Tomcat架构解析

参考书籍《Tomcat架构解析》

一、Tomcat基础

1. 静态/动态资源

浏览器只能解析静态资源（html，css，js，jpg），而动态资源（例如Servlet，jsp等）需要转换成静态资源再返回给浏览器。

2. Web服务器软件

Tomcat作为一款Web服务器软件，需要兼备服务器和服务器软件的功能。

具有：接收用户的请求，处理请求，做出响应，同时可以部署Web应用，让用户通过浏览器来访问这些项目。但Tomcat作为一个中小型的JavaEE服务器，仅仅支持少量的JavaEE规范servlet/jsp。

3. Tomcat主要目录结构

在这里插入图片描述

bin目录，存放Tomcat启动、停止的脚本

startup.bat ,startup.sh：用于在windows和linux下的启动脚本
shutdown.bat ,shutdown.sh：用于在windows和linux下的停止脚本

还有Tomcat的startup启动时，实际调用的Catalina脚本
conf目录，用于存放Tomcat的相关配置文件

Catalina：用于存储针对每个虚拟机的Context配置
context.xml：用于定义所有web应用均需加载的Context配置，如果web应用指定了自己的context.xml，该文件将被覆盖
catalina.properties：Tomcat 的环境变量配置
catalina.policy：Tomcat 运行的安全策略配置
logging.properties：Tomcat 的日志配置文件，可以通过该文件修改Tomcat 的日志级别及日志路径等
server.xml：Tomcat 服务器的核心配置文件
tomcat-users.xml：定义Tomcat默认的用户及角色映射信息配置
web.xml：Tomcat 中所有应用默认的部署描述文件，主要定义了基础Servlet和MIME映射。

注意：Tomcat就是根据conf路径下的server.xml的配置文件信息，来创建的服务器实例。

lib：Tomcat 服务器的依赖包
logs：Tomcat 默认的日志存放目录
webapps：Tomcat 默认的Web应用部署目录
work：Web 应用JSP代码生成和编译的临时目录

4. Http工作原理

HTTP协议是浏览器与服务器之间的数据传送协议。作为应用层协议，HTTP是基于TCP/IP协议来传递数据的（HTML文件、图片、查询结果等），HTTP协议不涉及数据包（Packet）传输，只是一种规定的通信格式。

在这里插入图片描述

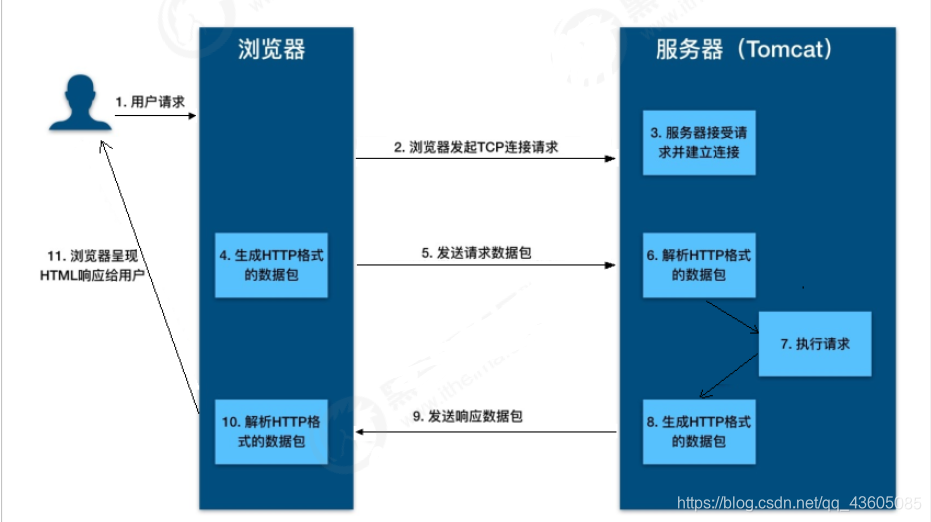

浏览器向服务端发出TCP连接请求，服务程序接受浏览器的连接请求，并经过TCP三次握手建立连接。浏览器将请求数据打包成一个HTTP协议格式的数据包，浏览器将该数据包推入网络，数据包经过网络传输，最终达到端服务程序。服务端到客户端亦然，浏览器将HTML文件展示在页面上，则Tomcat的功能步骤就分析出来了。

Tomcat作为一个Web应用服务器，主要是接受连接、解析请求数据、处理请求、发出响应这四个步骤。

二、Tomcat总体架构

1. Servlet容器

容器：是一类组件的总称，例如后面的引擎Engine容器，应用Context容器，作用：处理请求返回响应数据。

Http服务器请求处理的过程：

浏览器发给服务端的是一个HTTP格式的请求，服务器收到这个请求后，需要调用服务端程序来处理，所谓的服务端程序就是你写的Java类（servlet），一般来说不同的请求需要由不同的Java类（servlet）来处理。

在这里插入图片描述

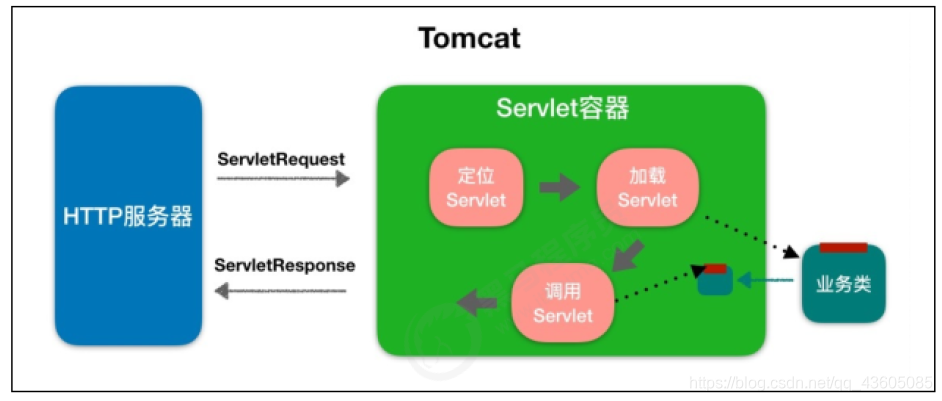

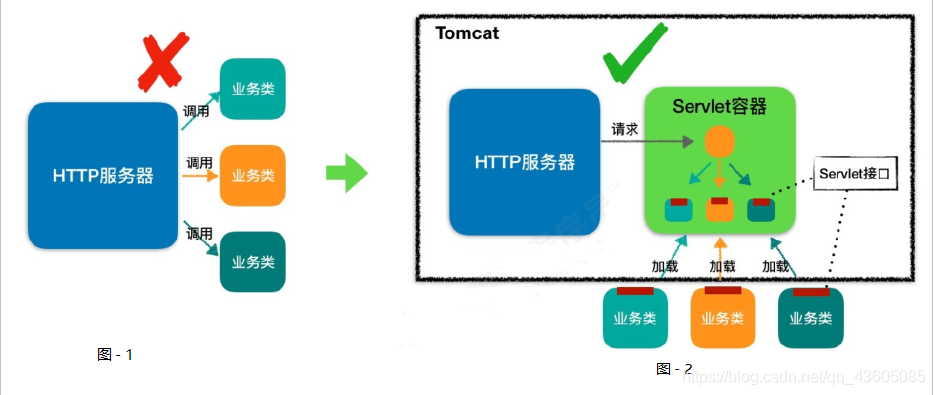

Tomcat不直接调用业务类，而是把请求交给容器来处理，从而达到解耦合的目的。Servlet容器通过Servlet接口调用业务类，Tomcat按照Servlet规范的要求实现了Servlet容器，同时它们也具有HTTP服务器的功能。作为Java程序员，如果我们要实现新的业务功能，只需要实现一个Servlet，并把它注册到Tomcat（Servlet容器）中，剩下的事情就由Tomcat帮我们处理了。

Servlet接口和Servlet容器这一整套规范叫作Servlet规范。

2. Servlet容器工作流程

把请求交给Servlet容器来处理，那么Servlet容器工作步骤为：

当客户请求某个资源时，请求信息发送给HTTP服务器一个Request对象数据，然后服务器会用一个ServletRequest对象把客户的请求信息封装起来。
调用Servlet容器的service方法，然后根据Web应用配置文件中的请求的Url路径和Servlet的映射关系，找到Servlet，没有就根据反射机制动态创建这个Servlet，调用init方法完成初始化，接着调用servlet的service方法处理请求（根据get，或者post来进行处理），然后将封装好的ServletResponse对象返回给HTTP服务器，然后服务器再返回给客户端Response对象。

在这里插入图片描述

综上所述，我们就了解了需求，了解了Tomcat服务器的核心功能：处理连接 和 加载Servlet处理Requst请求

3. Tomcat整体架构

Tomcat要实现两个核心功能：
1）开启Socket连接，监听服务器端口，负责网络字节流与Request和Response对象的转化。
2）加载和管理Servlet，以及具体处理Request请求。

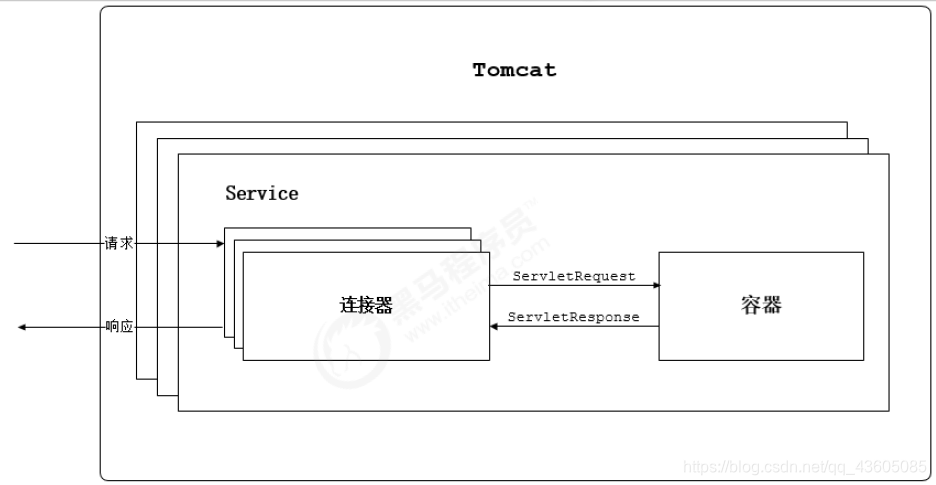

为了方便解耦，例如适配多种网络协议但请求处理却相同的时候，Tomcat设计了两个组件来实现这两个功能，连接器（Connector）和容器（Container）。

连接器负责对外交流，处理Socket连接，容器（引擎Engine）负责加载和管理Servlet，和内部逻辑处理。

在这里插入图片描述

注意：Tomcat架构的重点便是连接器和容器内部的具体架构和源码分析。

4. Connector和Container

1. Container容器

容器只是个统称，其实下面是继承实现了Engine、Host、Context、Wrapper（Servlet）。Container可以添加并且维护这些个子容器，并且是弱依赖的关系，根据不同级别来加入处理请求的组件，例如8.56之前直接由Service维护一个Context。

Lifecycle：所有的组件均存在初始化、启动、停止等生命周期方法，拥有生命周期的性质，所以我们又可以进行一次接口抽象。

Tomcat核心的组件默认实现均是继承自LifecycleMBeanBase抽象类，可以进行组件状态转换和维护（自身注册为MBean，通过管理工具维护）。

在这里插入图片描述

2. Pipeline和Valve（针对Container组件）

在增强组件灵活性和可扩展性方面，Tomcat采用了职责链模式来实现客户端请求的处理，这也是职责链模式的经典应用场景。

每次请求通过执行一个职责链来完成具体的请求处理，Tomcat定义了Pipeline管道和Valve阀两个接口，前者构建职责链，后者代表职责链上每个处理器。

Pipeline中维护了一个基础的Valve，始终位于末端，负责后序组件管道调用，封装了请求处理和输出响应，然后addValve通过头插法，添加到它之前，每次按照顺序执行。

在这里插入图片描述

3. Connector连接器

接下来我们来细化一下连接器这个组件——Connector，连接器的功能包括：

监听服务器的端口，例如http协议则为8080端口，读取来自客户端的请求
将请求的数据按照对应的指定协议进行解析
重点：将请求地址匹配到正确的容器进行处理
返回响应

只有这样才能保证接收的客户端请求交由请求地址匹配的容器处理。

ProtocolHandler协议处理器

在Tomcat中，ProtocolHandler表示一个协议处理器，针对不同的协议和I/O方式，提供了不同的实现，例如Http11NioProtocol表示基于NIO的HTTP协议处理器。

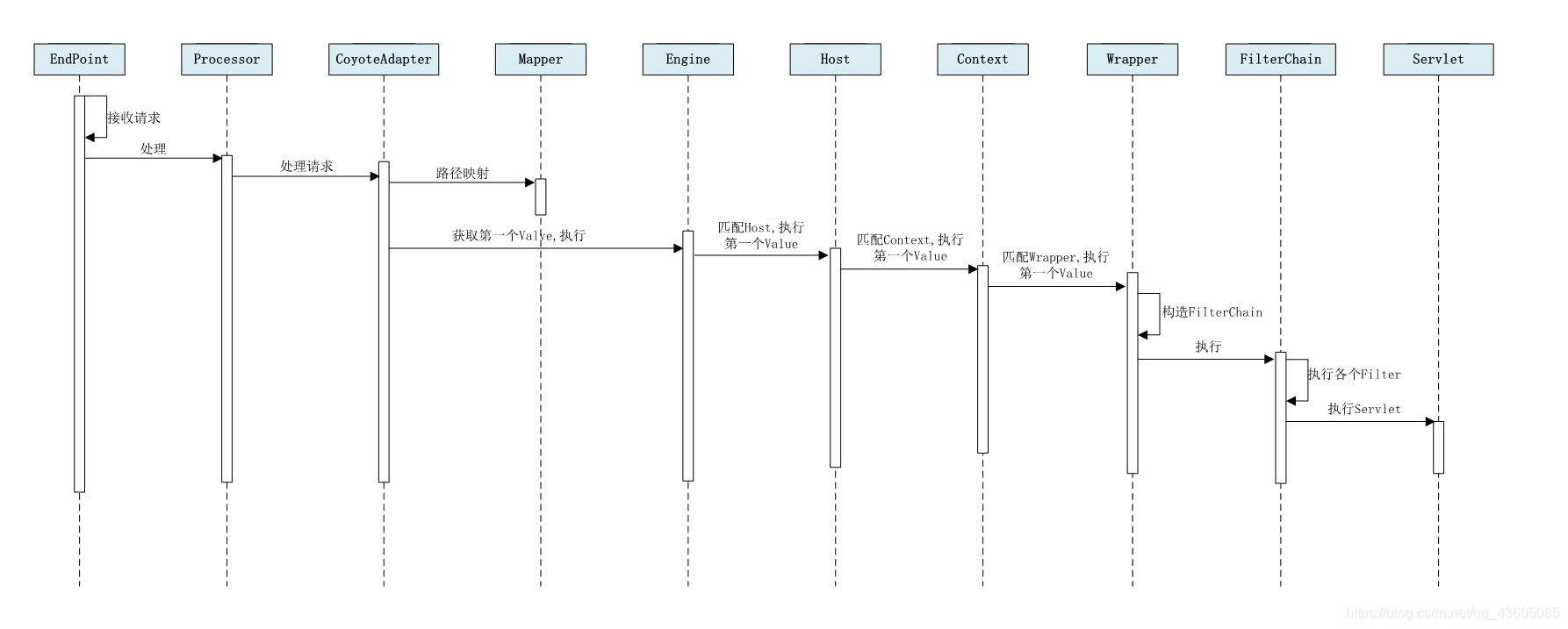

在Connector启动时，Endpoint启动线程来监听服务器端口，接收到请求后调用Processor进行数据读取，根据请求地址映射（Servlet规范定义）通过Mapper实现到具体的容器进行处理。

CoyoteAdapter：适配器模式下Tomcat默认的Connector实现。

在这里插入图片描述

5. Bootstrap和Catalina

1. Tomcat有几个重要的配置文件，其中最核心的就是server.xml。通过这个文件，可以修改Tomcat组件的配置参数，甚至添加组件，后序展开。

2. Tomcat通过Catalina中的Digester来解析XML文件，包括server.xml和web.xml等等，最后提供了Bootstrap作为了应用服务器的启动入口，负责创建Catalina实例，根据Catalina来完成服务器的操作。

注意：Bootstrap在bin目录下，与Tomcat服务器完全的松耦合，通过反射来创建Catalina实例，用于构造整个服务器。好处：Bootstrap实现了启动入口与核心环节的解耦，简化启动（避免各种依赖），更加灵活的组织我们的中间件产品结构。

在这里插入图片描述

三、Coyote连接器

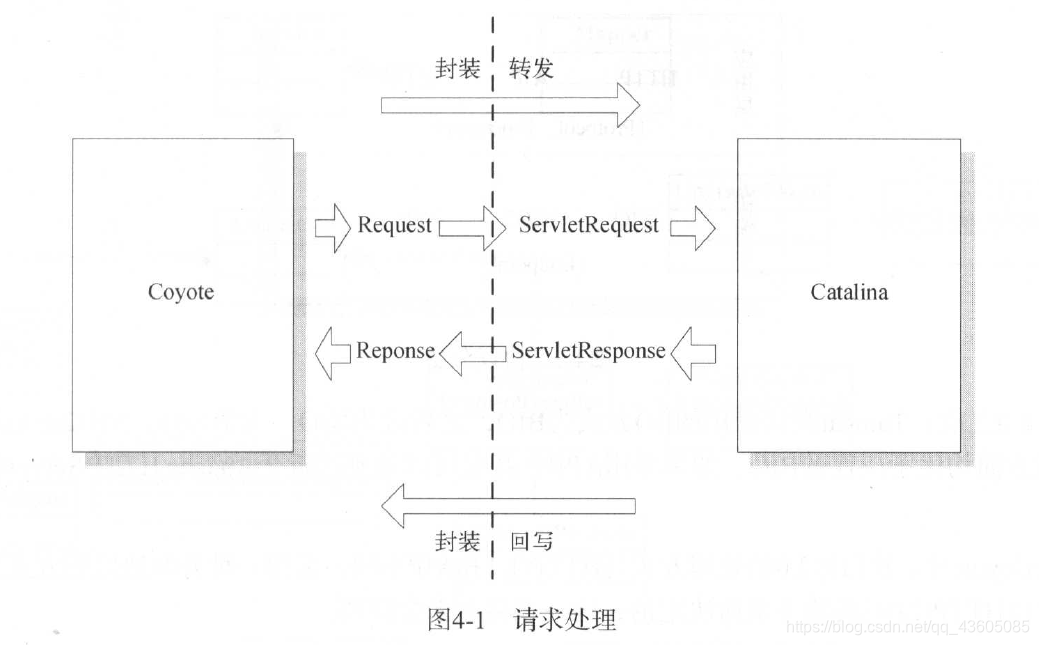

Coyote 封装了底层的网络通信（Socket 请求及响应处理），为Servlet容器Catalina提供了统一的接口。

Coyote 作为独立的模块，只负责具体协议和IO的相关操作，与Servlet 规范实现没有直接关系，因此即便是 Request 和 Response 对象也并未实现Servlet规范对应的接口，而是在Catalina 中将他们进一步封装为ServletRequest 和 ServletResponse。

在这里插入图片描述

1. 协议与I/O模型

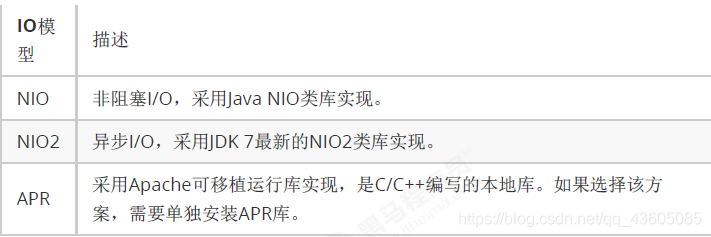

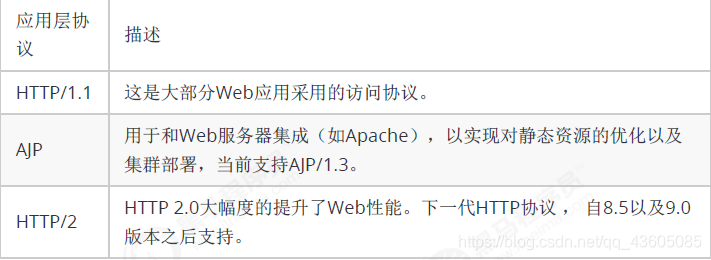

在Coyote中支持多种应用层协议和I/O模型：

在这里插入图片描述

在 8.0 之前，Tomcat 默认采用的I/O方式为 BIO，之后改为 NIO。无论 NIO、NIO2 还是 APR，在性能方面均优于以往的BIO。

在这里插入图片描述

Tomcat支持多种协议与I/O，则一个容器对接多个连接器，多个连接器和容器组装后成为一个Service组件，同时Tomcat可以配置多个Service，来使得更加灵活。实现通过不同的端口号来访问同一台机器上部署的不同应用。

2. 连接器组件

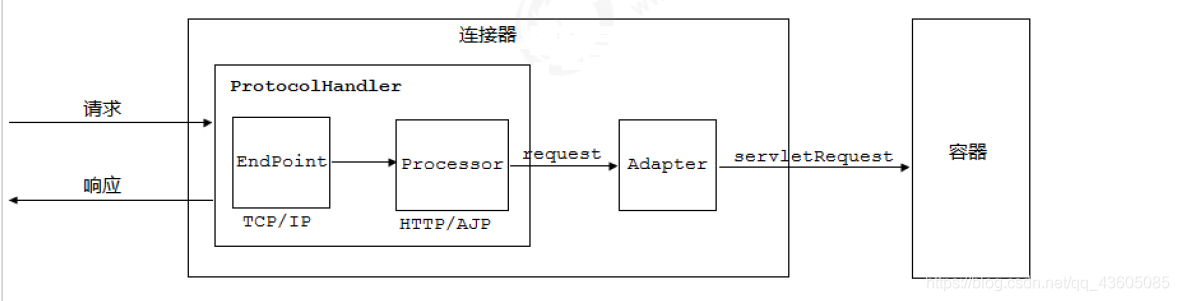

连接器各个组件的作用如下图，如二、Tomcat总体架构中的Connector连接器所述：

连接器内部维护一个ProtocolHandler协议处理器和Adapter适配器，来分别进行请求监听和处理和封装request对象成容器能够解析的servletRequest。

在这里插入图片描述

1. EndPoint监听点

监听即通信监听，EndPoint作为Coyote的通信端点，即通信监听的端口。

注意：EndPoint是具体Socket接受和发送处理器，是对传输层的一层抽象，用TCP/IP协议来实现的。

Tomcat提供的是抽象类AbstractEndpoint ，里面定义了两个内部类：Acceptor和SocketProcessor。

Acceptor用于监听Socket连接请求，继承了Runnable，本质就是个线程，一直死循环监听连接。
SocketProcessor用于处理接收到的Socket请求，它实现Runnable接口，在Run方法里调用协议处理组件Processor进行处理。

为了提高处理能力，SocketProcessor被提交到线程池来执行。而这个线程池叫作执行器（Executor)

public abstract static class Acceptor implements Runnable {
    public enum AcceptorState {
        NEW, RUNNING, PAUSED, ENDED
    }

    protected volatile AcceptorState state = AcceptorState.NEW;
    public final AcceptorState getState() {
        return state;
    }

    private String threadName;
    protected final void setThreadName(final String threadName) {
        this.threadName = threadName;
    }
    protected final String getThreadName() {
        return threadName;
    }
}

2. Processor处理接口

Coyote的协议处理的接口，如果说EndPoint是出来TCP/IP协议的，那么Processor用来实现Http协议的，是对应用层的抽象。

功能：接收前者的Socket -> 转换成字节流解析成为Request，然后将Requst对象通过适配器Adapter将其提交到容器来处理。

3. ProtocolHandler协议处理器

在第二、Tomcat总体架构中，我们知道了ProtocolHandler是对 EndPoint监听点和 Processor协议处理的一层封装，根据协议和I/O提供了实现类：

AjpNioProtocol ， AjpAprProtocol， AjpNio2Protocol ， Http11NioProtocol ，Http11Nio2Protocol ， Http11AprProtocol。

一般我们在配置文件server.xml中进行配置，指定对应的协议名称，默认使用Http11NioProtocol 。

<Connector port="8080" protocol="HTTP/1.1"
	   connectionTimeout="20000"
           redirectPort="8443" />

4. Adapter适配器

Tomcat定义了自己的Request类来“存放”各种各样的请求信息，前面讲到的ProtocolHandler解析请求，然后生成Tomcat的Requst类，但是容器中需要的是ServletRequest对象。

Tomcat解决方案：引入CoyoteAdapter，这是适配器模式的经典运用，连接器调用CoyoteAdapter的Sevice方法，传入的是Tomcat Request对象，CoyoteAdapter负责将Tomcat Request转成ServletRequest，再调用容器的Service方法。

功能：将协议处理器解析出的Tomcat Request对象，适配成ServletRequest，再调用ServletRequest的Service方法，同理容器给的ServletResponse转换成Response。

3. 线程池

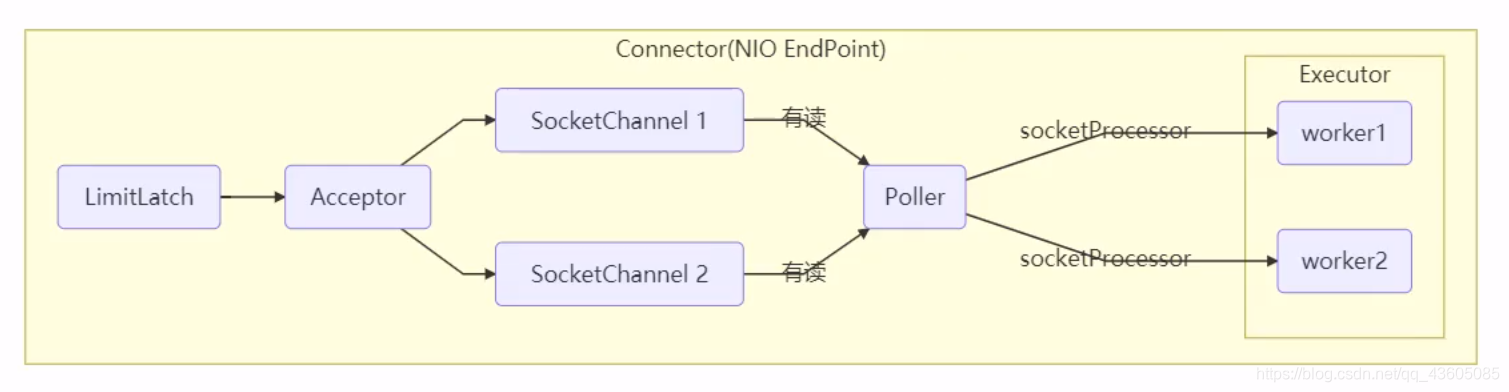

Tomcat的线程池，是在连接器Connector部分的用到的，下图是Tomcat线程池的执行流程

在这里插入图片描述

监听：

LimitLatch（类似于JUC里面的信号量Semaphore）：顾名思义，是用来限流的，用来控制最大的连接数，防止服务器被压垮。
Acceptor 只负责 接收新的Socket连接，本质就是个线程，一直死循环执行监听Socket连接。
Poller也是个线程，也是一直死循环监听SocketChannel通道是否有 可读的I/O事件（现在是服务器端，所以读就是浏览器传数据过来），发现有，则将其封装成任务对象socketProcessor，交给线程池处理。

处理：

Executor线程池中的 worker工作线程最终负责处理请求。

四、Catalina容器

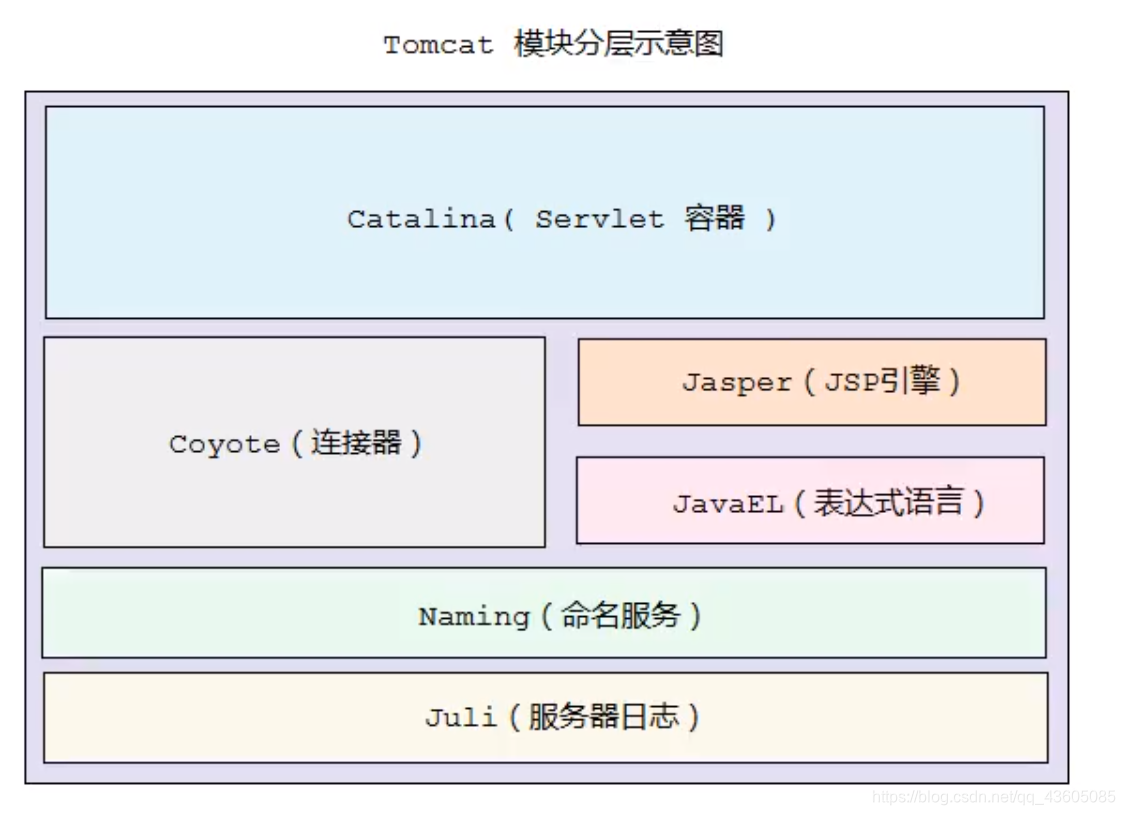

Catalina 是Servlet 容器实现，包含了之前讲到的所有的容器组件。

在这里插入图片描述

Tomcat 本质上就是一款 Servlet 容器，因此Catalina 才是 Tomcat 的核心 ，其他模块都是为Catalina 提供支撑的。比如：通过Coyote 模块提供链接通信，Jasper 模块提供JSP引擎。其实在Tomcat源码中也有体现：

在java.org.apache包下

在这里插入图片描述

1. Catalina结构

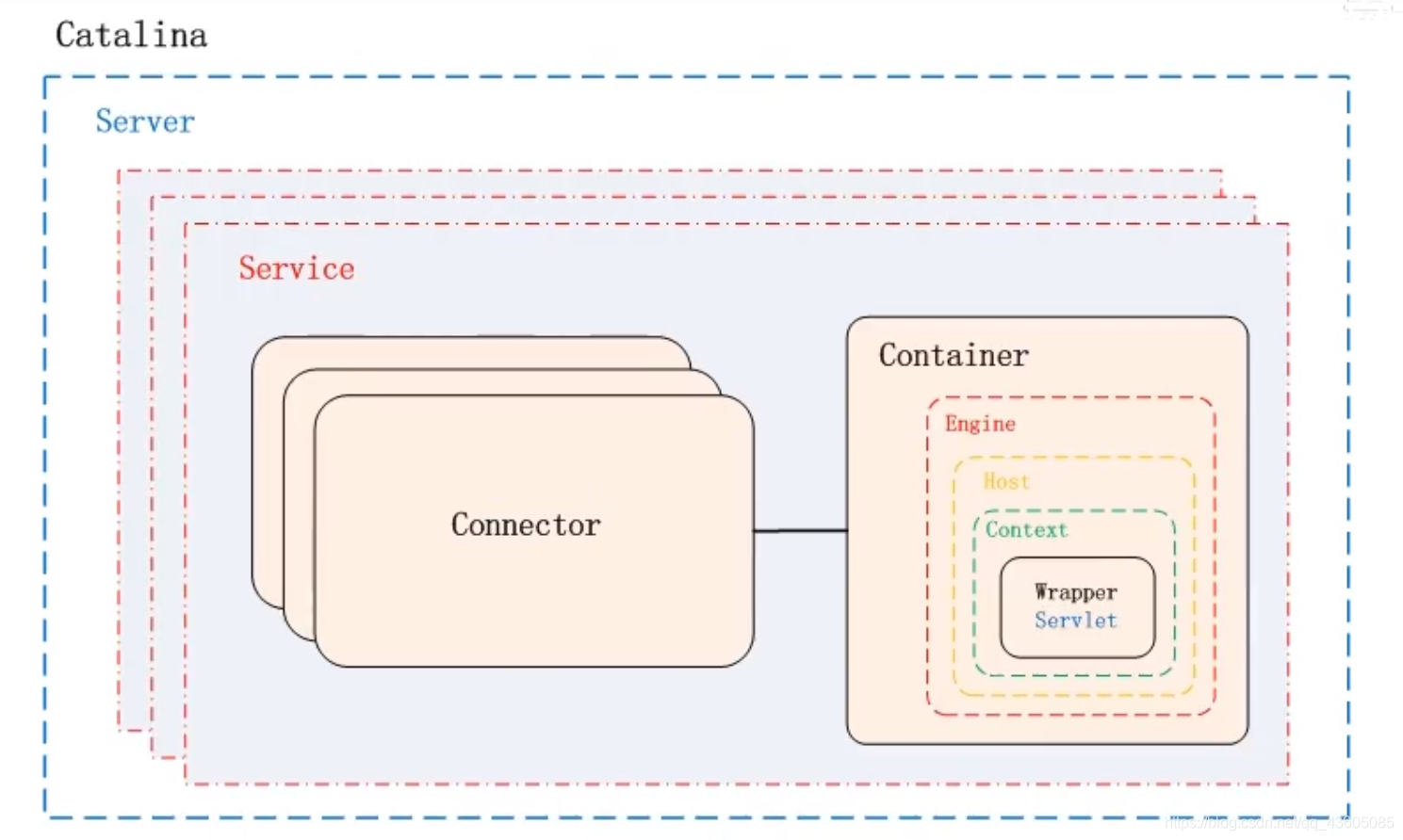

Catalina的主要组件结构如下：

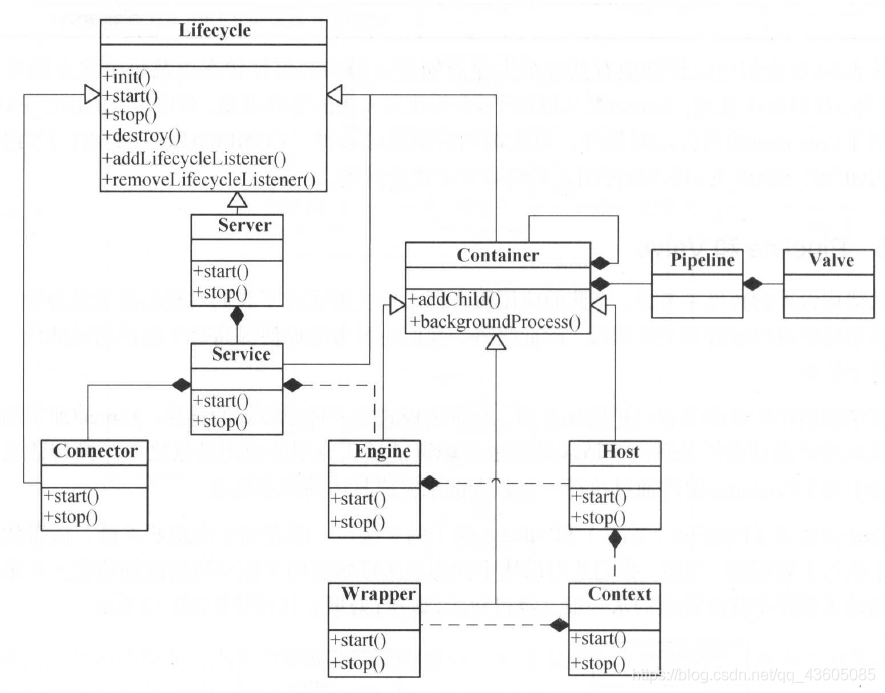

在这里插入图片描述

Catalina管理这Server，而Server是表示整个服务器的，每个Server下面都有很多个Service服务，每个服务都包含着多个连接器组件Connector（Coyote实现的）和一个容器组件Container。在Tomcat启动时，就会初始化一个Catalina的实例。

总结：所以Servlet容器Catalina = 1个Server（Server下面有多个Service，每个Service下面又有多个连接器Connector + 容器Container）

2. Catalina组件

在这里插入图片描述

Catalina容器各个组件的功能：

Catalina：负责解析Tomcat的配置文件 , 以此来创建服务器Server组件，并根据命令来对其进行管理
Server：整个Catalina Servlet容器以及其它组件，负责组装并启动Servlet引擎,Tomcat连接器。Server通过实现Lifecycle接口，提供了一种优雅的启动和关闭整个系统的方式（职责链模式）
Service：服务是Server内部的组件，一个Server包含多个Service。它将若干个Connector组件绑定到一个Container（Engine）上（多个连接器 —— 一个容器）
Connector：处理与客户端的通信，它负责监听接收客户请求，然后转给相关的容器处理，最后向客户返回响应结果
Container：负责处理用户的servlet请求，并返回对象给web用户的模块

3. Container容器

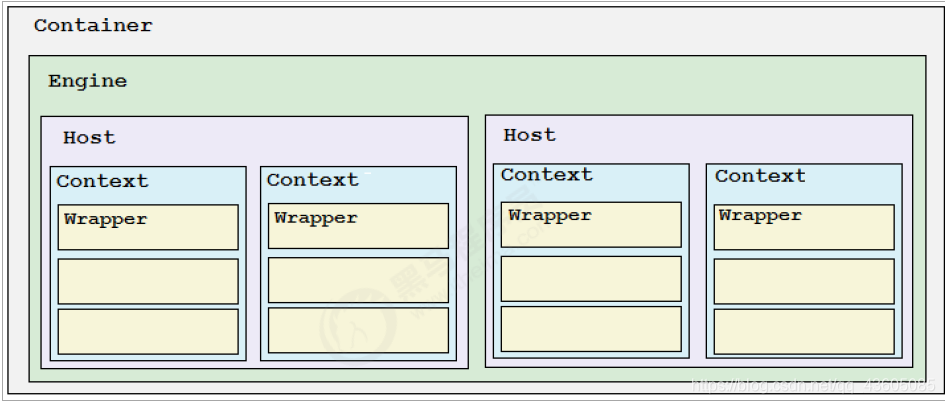

Tomcat设计了4种容器：分别是Engine，Host，Context 和 Wrapper（Container是他们的盖称）。但是这四种容器是父子继承关系，Tomcat通过一种分层的架构，使得Servlet容器具有很好的灵活性：

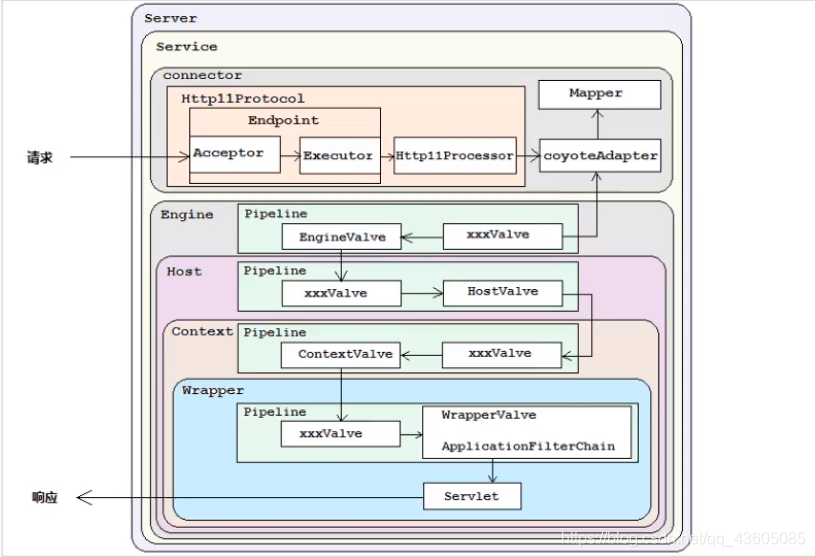

在这里插入图片描述

Container各个组件的含义：

Engine：Catalina的Servlet引擎，来管理多个虚拟的主机，每个Service一个Engine，但是可以包含多个虚拟主机Host
Host：代表一个虚拟主机，或者说一个站点，可以给Tomcat配置多个虚拟主机地址，而一个虚拟主机下可包含多个Context
Context：表示一个Web应用程序，一个Web应用可包含多个Wrapper
Wrapper：Servlet的别名，Wrapper 作为容器中的最底层，不能包含子容器

4. server.xml结构

<Server>
    <Service>
        <connector>......</connector>
        <Engine name="Catalina" defaultHost="localhost">

        <Host name="localhost"  appBase="webapps"
              unpackWARs="true" autoDeploy="true">
            <context>......</context>
        </Host>

        </Engine>
    </Service>
</Server>

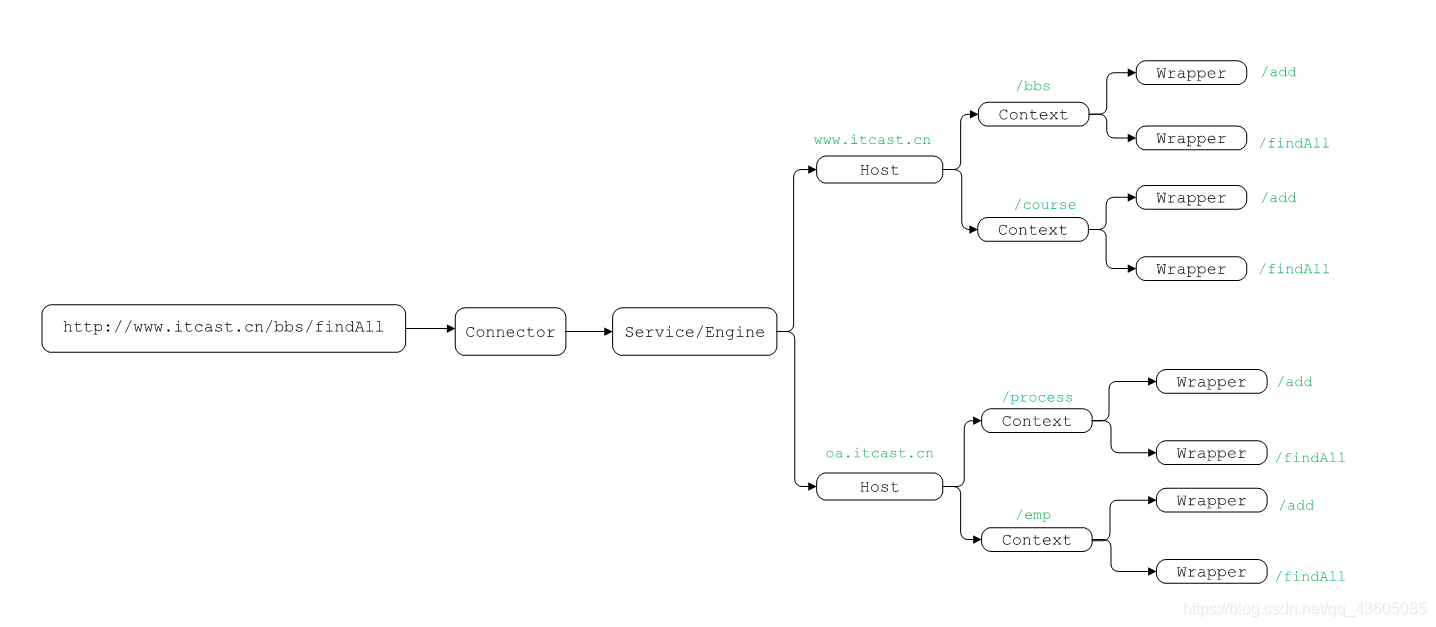

我们也可以再通过Tomcat的server.xml配置文件来加深对Tomcat容器的理解。Tomcat采用了组件化的设计，它的构成组件都是可配置的，其中最外层的是Server，其他组件按照一定的格式要求配置在这个顶层容器中。Tomcat用组合模式来管理这些容器的。

在这里插入图片描述

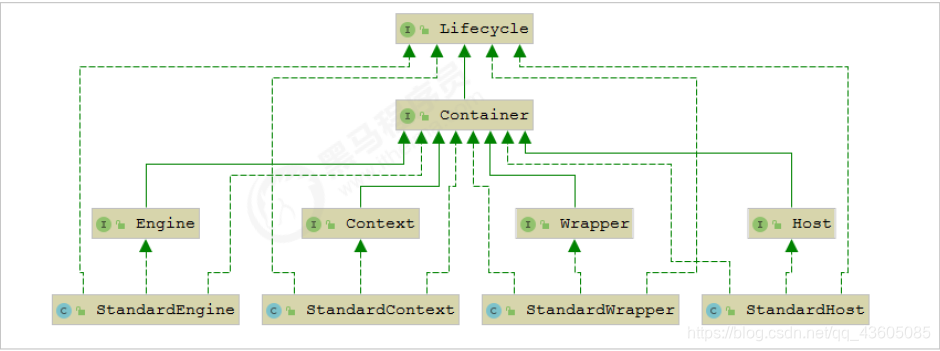

具体实现方法是，所有容器组件都实现了Container接口，因此组合模式可以使得用户对Wrapper和Context、Host或者Engine的使用具有一致性。

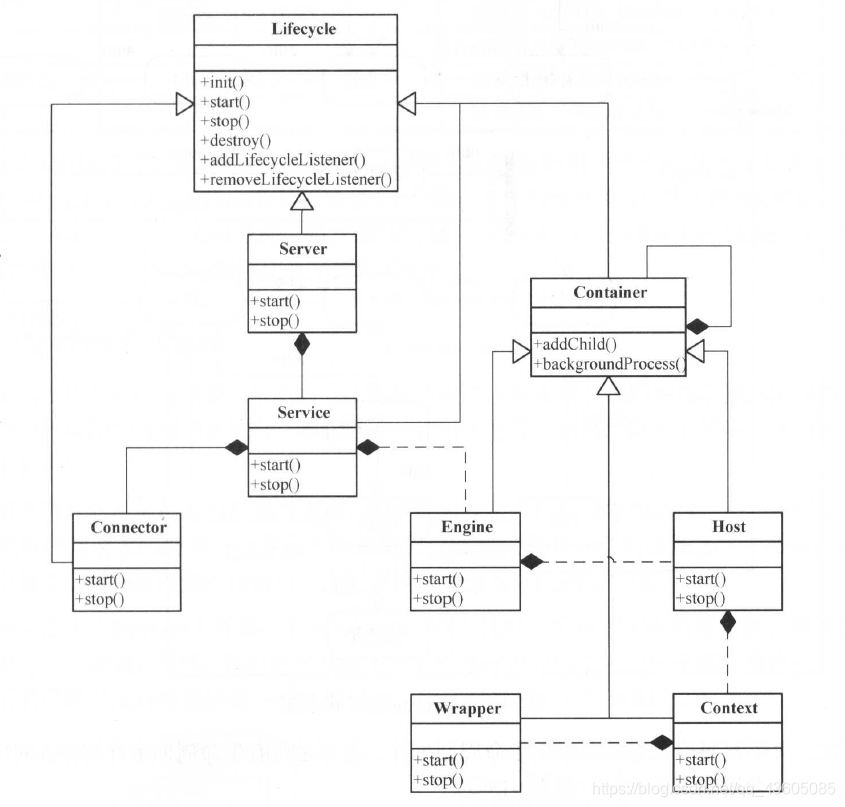

Container接口扩展了LifeCycle接口，LifeCycle接口用来统一管理各组件的生命周期.

在这里插入图片描述

五、Tomcat启动流程

1. 启动流程分析

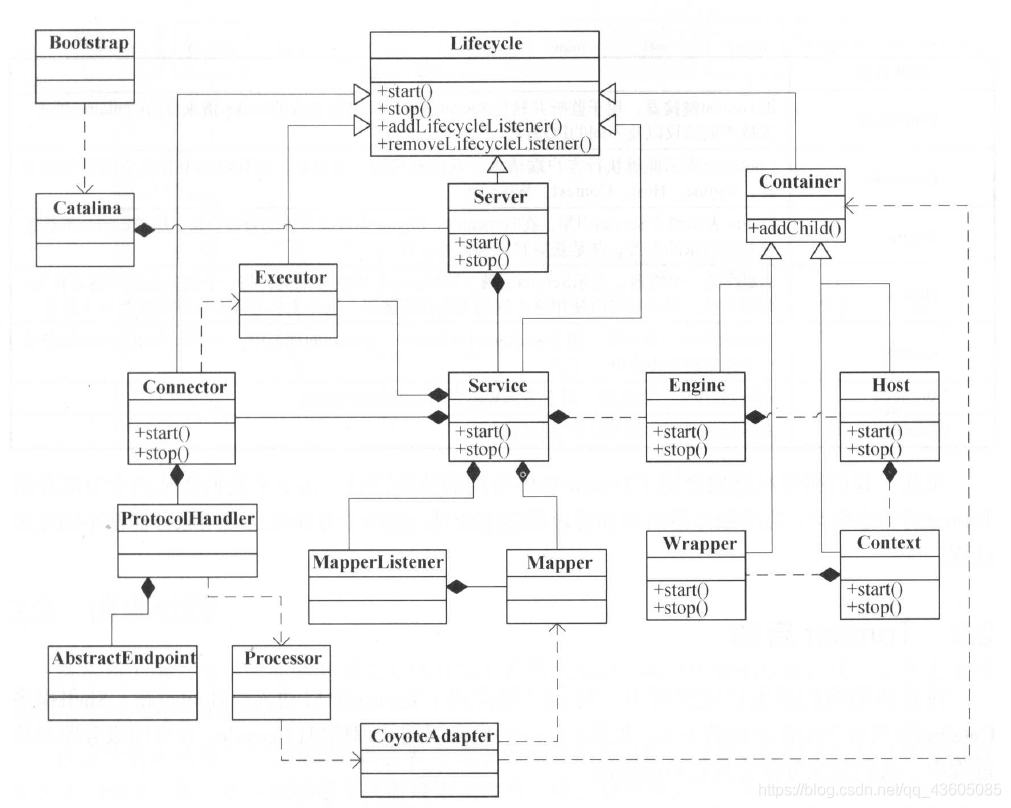

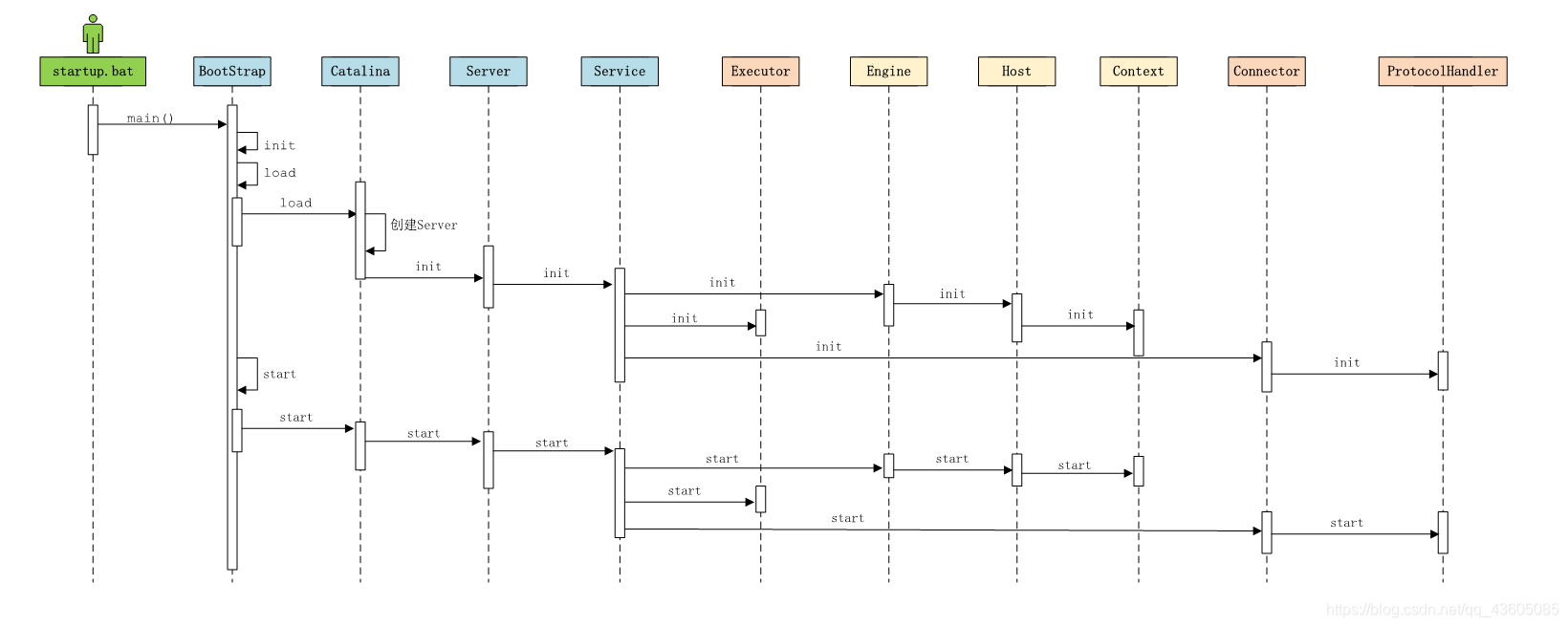

前面我们已经讲到Tomcat的启动入口Bootstrap（来创建Catalina实例）、Shell程序Catalina的以及各个组件的关系。

在这里插入图片描述

所以Tomcat的启动步骤：

（1）启动Tomcat，需要调用的是bin路径下面的startup.bat（linux是startup.sh），启动脚本后调用了Catalina.bat

（2）在Catalina.bat脚本中是调用了Bootstrap里面的main方法。

（3）main方法调用init方法来初始化Catalina和类加载器。

（4）main方法然后调用load方法，在其中调用Catalina的load方法。

（5）Catalina的load需要对组件进行初始化，这时就要用到里面的一个内部类Digester对象来解析server.xml

（6）然后调用后序组件的init初始化操作，加载Tomcat的配置文件，初始化容器组件，监听端口号，准备接受客户端的请求。

2. Lifecycle

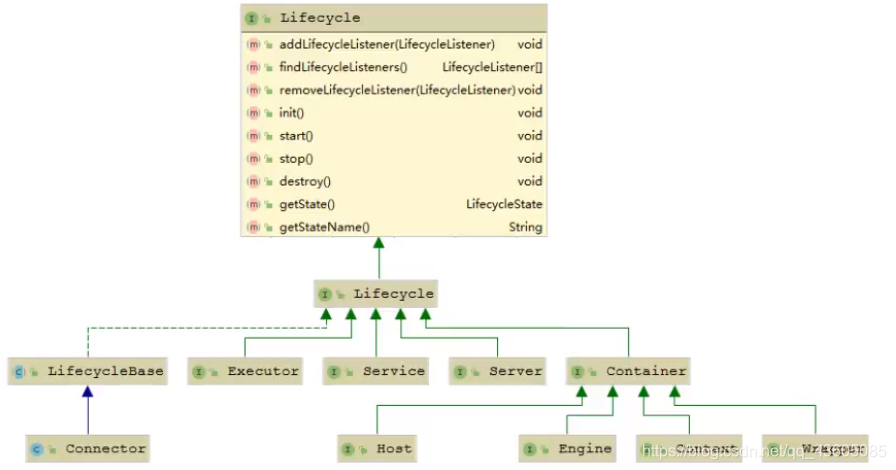

二、Tomcat总体架构中，我们提到了Lifecycle这个接口，因为组件均存在初始化、启动、停止等生命周期方法，所以要拥有生命周期管理

包括组件 Server、Service、Container、Executor、Connector，都实现了一个生命周期的接口，从而具有了以下生命周期中的核心方法：

在这里插入图片描述

3. 组件的默认实现

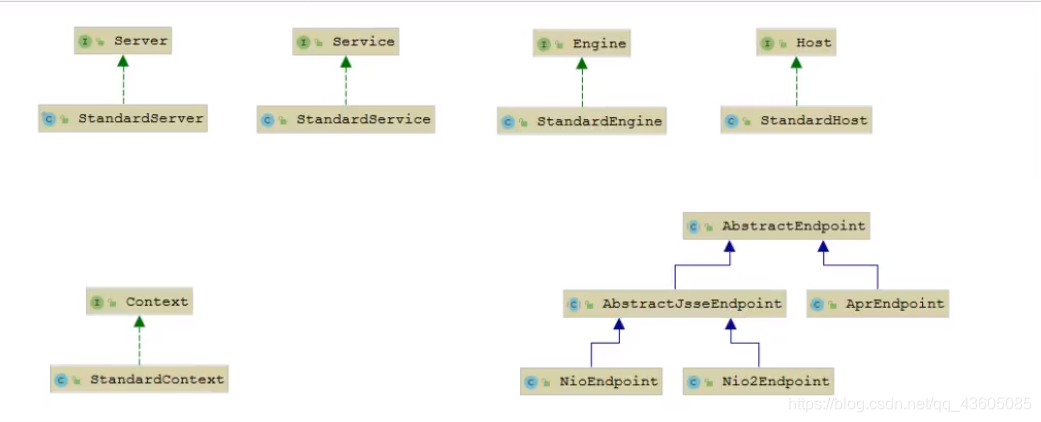

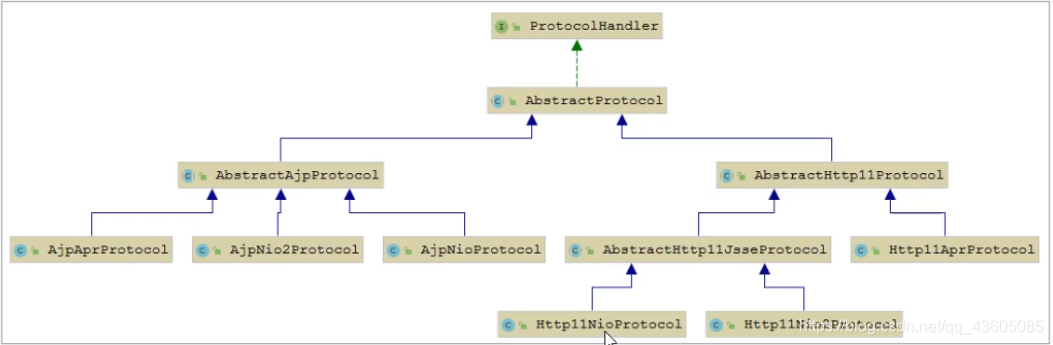

对于Endpoint而言，Tomcat没有对应的Endpoint接口，但有一个抽象类AbstractEndpoint，有NioEndpoint、 Nio2Endpoint、AprEndpoint，分别对应着Coyote连接器中支持的三种IO模型：NIO、NIO2、APR，默认是NioEndpoint。

在这里插入图片描述

ProtocolHandler ： Coyote协议接口，通过封装Endpoint和Processor ，实现针对具体协议的处理功能。Tomcat按照协议和IO提供了6个实现类。

注意：实际上Tomcat的默认组件 = ProtocolHandler默认实现（例如Http11NioProtocol） + Standard组件（例如StandardServer、StandardEngine、StandardContext）

1） AjpNioProtocol ：采用NIO的IO模型。
2） AjpNio2Protocol：采用NIO2的IO模型。
3） AjpAprProtocol ：采用APR的IO模型，需要依赖于APR库。

1） Http11NioProtocol ：采用NIO的IO模型，默认使用的协议（如果服务器没有安装APR）。
2） Http11Nio2Protocol：采用NIO2的IO模型。
3） Http11AprProtocol ：采用APR的IO模型，需要依赖于APR库。

在这里插入图片描述

4. 源码解析

分析源码先从启动脚本startup.bat开始分析

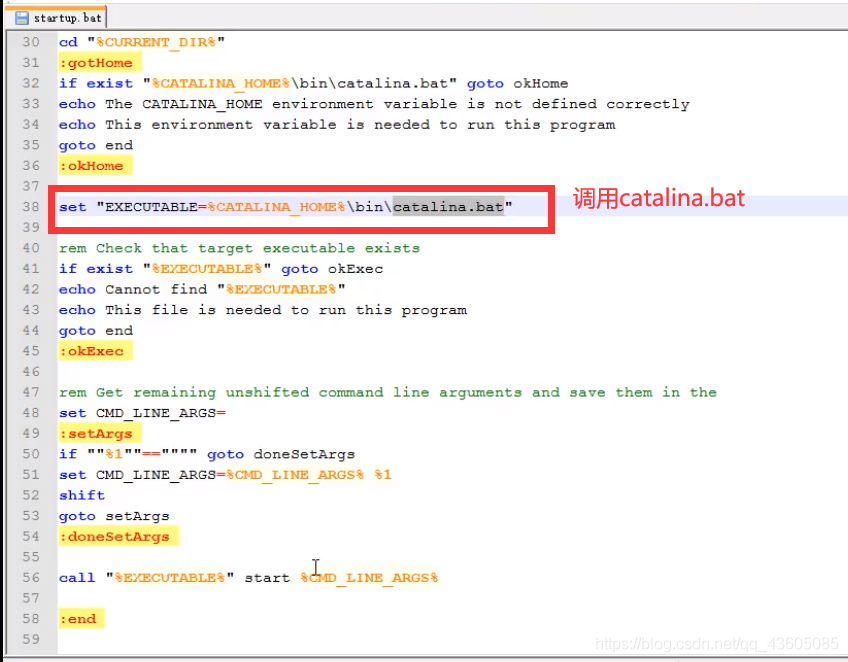

（1）startup.bat实际上是调用的catalina的启动脚本catalina.bat

在这里插入图片描述

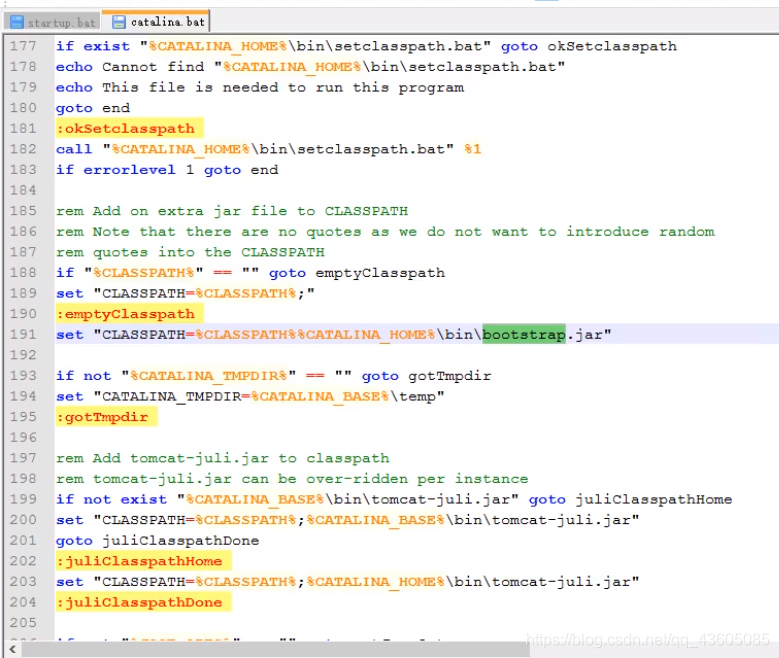

（2）在catalina.bat中调用的是BootStrap的Main方法，MainClass：BootStrap —-> main(String[] args)，所以我们去看源码

在这里插入图片描述

1. BootStrap启动类

查看Tomcat的源代码：BootStrap先进行init方法，然后通过反射创建Catalina对象和调用load方法，实际上是Catalina的load方法，对组件进行初始化，都是通过反射执行。

/**
 * Main method and entry point when starting Tomcat via the provided
 * scripts.
 *
 * @param args Command line arguments to be processed
 */
public static void main(String args[]) {

    if (daemon == null) {
        // Don't set daemon until init() has completed
        //1. 先初始化Bootstrap对象，调用init方法
        Bootstrap bootstrap = new Bootstrap();
        try {
            // 2.通过反射创建了一个Catalina对象
            bootstrap.init();
        } catch (Throwable t) {
            /*...................................................................*/
        }
        daemon = bootstrap;
    } else {
        /*...................................................................*/
    }

    try {
        // 命令参数
        String command = "start";
        if (args.length > 0) {
            command = args[args.length - 1];
        }
        /*...................................................................*/
        // 如果是启动（start）
        } else if (command.equals("start")) {
            // 3.进入此，调用bootstrap的load和start方法
            daemon.setAwait(true);
        	//调用load方法，对组件进行初始化
            daemon.load(args);
            daemon.start();
            /*...................................................................*/
        }
    	/*...................................................................*/

}

/**
* Load daemon.
*/
private void load(String[] arguments)
    throws Exception {

    // Call the load() method
    String methodName = "load";
    Object param[];
    Class<?> paramTypes[];
    if (arguments==null || arguments.length==0) {
        paramTypes = null;
        param = null;
    } else {
        paramTypes = new Class[1];
        paramTypes[0] = arguments.getClass();
        param = new Object[1];
        param[0] = arguments;
    }
    // 通过反射执行Catalina的load方法
    Method method =
        catalinaDaemon.getClass().getMethod(methodName, paramTypes);
    if (log.isDebugEnabled())
        log.debug("Calling startup class " + method);
    // methodName是load
    // 4.调用catalina的load方法
    method.invoke(catalinaDaemon, param);
}

2. Catalina类load方法

直接进入Catalina类的load方法：先是通过Digerster解析核心的配置文件（因为这样才能去加载Server后面的组件），然后调用Server的init，然后逐级init。

/**
 * Start a new server instance.
 */
public void load() {

	/*...................................................................*/
    // Before digester - it may be needed
    initNaming();

    // Create and execute our Digester

    // Digester是Tomcat的XML配置文件解析工具
    // 5.使用Digester去解析server.xml
    Digester digester = createStartDigester();

    /*...................................................................*/

    // Start the new server
    try {
        // 6.调用server的init方法
        getServer().init();
    } catch (LifecycleException e) {
        /*...................................................................*/
    }
       /*...................................................................*/
}

3.组件的init初始化

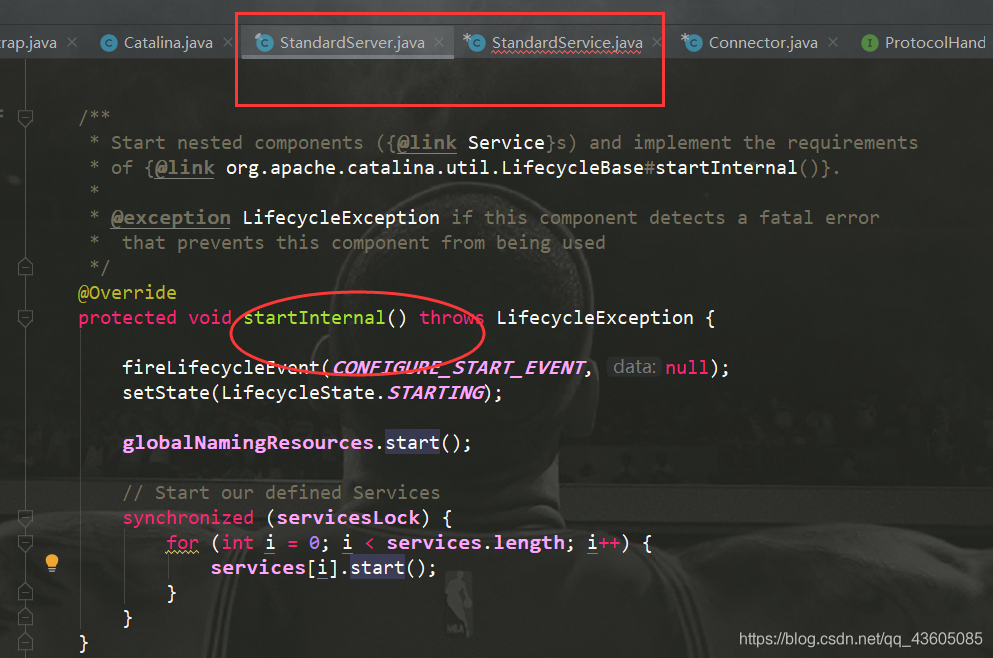

组件们在实现类中，都是调用了Standard组件名或者是Standard组件名的initInternal。

/**
* Invoke a pre-startup initialization. This is used to allow connectors
* to bind to restricted ports under Unix operating environments.
*/
@Override
protected void initInternal() throws LifecycleException {
    super.initInternal();
	/*...................................................................*/
    // Initialize our defined Services
    for (int i = 0; i < services.length; i++) {
        // services进行初始化
        services[i].init();
    }
}

在Service的实现类里面也是用到了模板方法设计模式，调用initInternal()，然后初始化了engine、executor、connector。

然后Engine再去初始化后序的host，context，Connector再去初始化后序的Adapter、ProtocolHandler的init，然后继续下去EndPoint的init。

/**
 * Invoke a pre-startup initialization. This is used to allow connectors
 * to bind to restricted ports under Unix operating environments.
 */
@Override
protected void initInternal() throws LifecycleException {

    super.initInternal();

    if (engine != null) {
        // 调用engine的init方法
        engine.init();

        // Initialize any Executors
        for (Executor executor : findExecutors()) {
            if (executor instanceof JmxEnabled) {
                ((JmxEnabled) executor).setDomain(getDomain());
            }
            // 线程池
            executor.init();
        }

        // Initialize mapper listener
        mapperListener.init();

        // Initialize our defined Connectors
        synchronized (connectorsLock) {
            for (Connector connector : connectors) {
                try {
                    // connector的init
                    connector.init();
                } catch (Exception e) {
                    String message = sm.getString(
                        "standardService.connector.initFailed", connector);
                    log.error(message, e);

                    if (Boolean.getBoolean("org.apache.catalina.startup.EXIT_ON_INIT_FAILURE"))
                        throw new LifecycleException(message);
                }
            }
        }
    }

4. 组件的start启动

当Bootstrap启动类的init以及后序组件的init初始化后，Bootstrap启动类再调用start方法

// 3.进入此，调用bootstrap的load和start方法
daemon.setAwait(true);
daemon.load(args);
daemon.start();

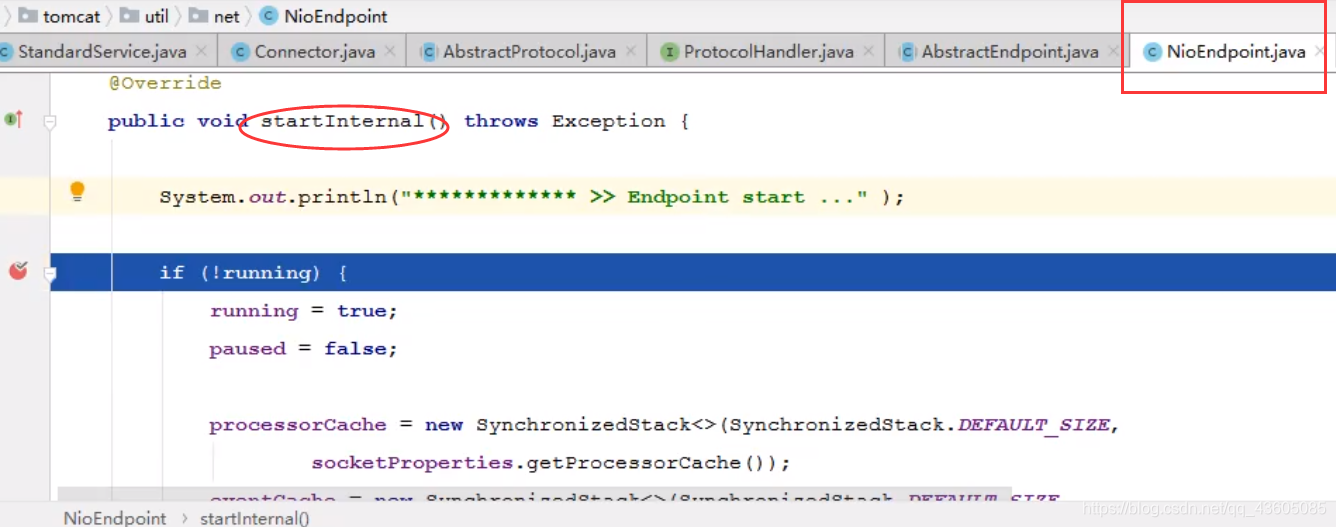

Server和Service都是调用了StandardServer或者是StandardService的initInternal或者startInternal

在这里插入图片描述

5. 启动总结

从启动流程图中以及源码中，我们可以看出Tomcat的启动过程非常标准化，统一按照生命周期管理接口Lifecycle的定义进行启动。首先调用init() 方法进行组件的逐级初始化操作，然后再调用start()方法进行启动。

每一级的组件除了完成自身的处理外，还要负责调用子组件响应的生命周期管理方法，组件与组件之间是松耦合的，因为我们可以很容易的通过配置文件进行修改和替换。

六、Tomcat请求处理流程（执行）

Tomcat的层次很多，那么确定每一个请求应该由哪个Wrapper容器里的Servlet来处理，这就是一个问题。也就是连接器生成的servletrequest是如何找到容器中对应的servlet来处理，Tomcat是用Mapper组件来完成这个任务的。

1. Mapper组件

Mapper组件里保存了Web应用的配置信息，其实就是容器组件与请求URL里的域名和路径的映射关系，比如Host容器里配置的域名、Context容器里的Web应用路径，以及Wrapper容器里Servlet映射的路径，你可以想象这些配置信息就是一个多层次的Map。

下面的示意图中，就描述了当用户请求链接 http://www.itcast.cn/bbs/findAll 之后, 是如何找到最终处理业务逻辑的servlet。

通过端口8080确定是Http请求，根据对应的IO类型，从而确定连接器，然后通过域名host找到对应的引擎（虚拟主机），引擎下面同时对应appbase（context的路径）：即webapps，进入对应的context里面的web.xml中，通过映射关系找到对应的Wrapper，然后构造过滤器链FilterChain，执行每个Filter，最后转换成Servlet。

在这里插入图片描述

2. 请求处理流程分析

在这里插入图片描述

步骤如下：

1) Connector组件Endpoint中的Acceptor监听客户端Socket连接并接收Socket。将连接交给线程池Executor处理，开始执行请求响应任务。Processor组件读取消息报文，解析请求行、请求体、请求头，封装成Request对象。
2) CoyoteAdaptor适配器组件负责将Connector组件和Engine容器关联起来，把Processor生成的Request生成对应的ServletRequset传递到Engine容器中，调用 Pipeline。
3) Mapper组件根据请求行的URL值和请求头的Host值匹配由哪个Host容器、Context容器、Wrapper容器处理请求。
4) Engine容器的管道开始处理，管道中包含若干个Valve、每个Valve负责部分处理逻辑。执行完Valve后会执行基础的Valve–StandardEngineValve，负责调用Host容器的Pipeline。Host、Context、Wrapper容器流程类似，最后执行Wrapper容器对应的Servlet对象的处理方法
5) 构造一个过滤器链FilterChain，然后执行各个Filter，最后执行Servlet.service()。

3. 源码分析

在这里插入图片描述

1）发起请求后，Tomcat的NioEndpoint中的Acceptor就会监听到Socket连接，然后调用内部维护的线程池Executor的executor方法执行请求。executor方法会调用Processor

protected class Acceptor extends AbstractEndpoint.Acceptor {

    @Override
    public void run() {
        /*............................................................*/
        SocketChannel socket = null;
        try {
            // Accept the next incoming connection from the server
            // serverSock为ServerSocketChannel类型
            socket = serverSock.accept();
        } catch (IOException ioe) {
            // We didn't get a socket
            countDownConnection();
            if (running) {
                // Introduce delay if necessary
                errorDelay = handleExceptionWithDelay(errorDelay);
                // re-throw
                throw ioe;
            } else {
                break;
            }
        }
        // Successful accept, reset the error delay
        errorDelay = 0;

        // Configure the socket
        if (running && !paused) {
            // setSocketOptions() will hand the socket off to
            // an appropriate processor if successful
            if (!setSocketOptions(socket)) {
                closeSocket(socket);
            }
        } else {
            closeSocket(socket);
        }
    } catch (Throwable t) {
        ExceptionUtils.handleThrowable(t);
        log.error(sm.getString("endpoint.accept.fail"), t);
    }
}
state = AcceptorState.ENDED;
}

protected class SocketProcessor extends SocketProcessorBase<NioChannel> {

    public SocketProcessor(SocketWrapperBase<NioChannel> socketWrapper, SocketEvent event) {
        super(socketWrapper, event);
    }

    @Override
    protected void doRun() {
        NioChannel socket = socketWrapper.getSocket();
        SelectionKey key = socket.getIOChannel().keyFor(socket.getPoller().getSelector());

        try {
            // 请求之前的确认握手操作
            int handshake = -1;

            try {
                if (key != null) {
                    if (socket.isHandshakeComplete()) {
                        // No TLS handshaking required. Let the handler
                        // process this socket / event combination.
                        handshake = 0;
                    } else if (event == SocketEvent.STOP || event == SocketEvent.DISCONNECT ||
                            event == SocketEvent.ERROR) {
                        // Unable to complete the TLS handshake. Treat it as
                        // if the handshake failed.
                        handshake = -1;
                    } else {
                        handshake = socket.handshake(key.isReadable(), key.isWritable());
                        // The handshake process reads/writes from/to the
                        // socket. status may therefore be OPEN_WRITE once
                        // the handshake completes. However, the handshake
                        // happens when the socket is opened so the status
                        // must always be OPEN_READ after it completes. It
                        // is OK to always set this as it is only used if
                        // the handshake completes.
                        event = SocketEvent.OPEN_READ;
                    }
                }
            } catch (IOException x) {
                handshake = -1;
                if (log.isDebugEnabled()) log.debug("Error during SSL handshake",x);
            } catch (CancelledKeyException ckx) {
                handshake = -1;
            }
            if (handshake == 0) {
                SocketState state = SocketState.OPEN;
                // Process the request from this socket
                if (event == null) {
                    // 请求的处理，执行Processor的process方法
                    state = getHandler().process(socketWrapper, SocketEvent.OPEN_READ);
                } else {
                    state = getHandler().process(socketWrapper, event);
                }
                if (state == SocketState.CLOSED) {
                    close(socket, key);
                }
            } else if (handshake == -1 ) {
                close(socket, key);
            } else if (handshake == SelectionKey.OP_READ){
                socketWrapper.registerReadInterest();
            } else if (handshake == SelectionKey.OP_WRITE){
                socketWrapper.registerWriteInterest();
            }
        } catch (CancelledKeyException cx) {
            socket.getPoller().cancelledKey(key);
        } catch (VirtualMachineError vme) {
            ExceptionUtils.handleThrowable(vme);
        } catch (Throwable t) {
            log.error("", t);
            socket.getPoller().cancelledKey(key);
        } finally {
            socketWrapper = null;
            event = null;
            //return to cache
            if (running && !paused) {
                processorCache.push(this);
            }
        }
    }
}

2）Processor组件处理Http请求，解析Socket请求，读取消息报文，解析请求行、请求体、请求头，封装成Request对象。

处理完后，调用CoyoteAdapter的Service方法，把刚才解析的request和response传进去

在这里插入图片描述

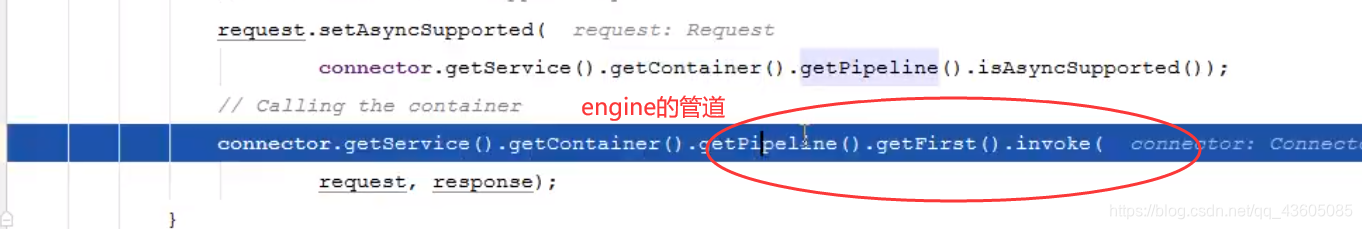

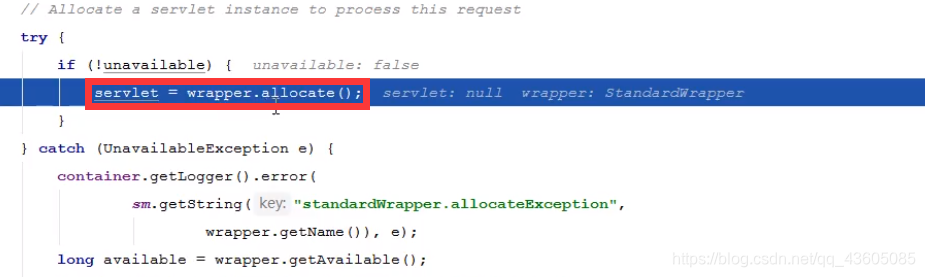

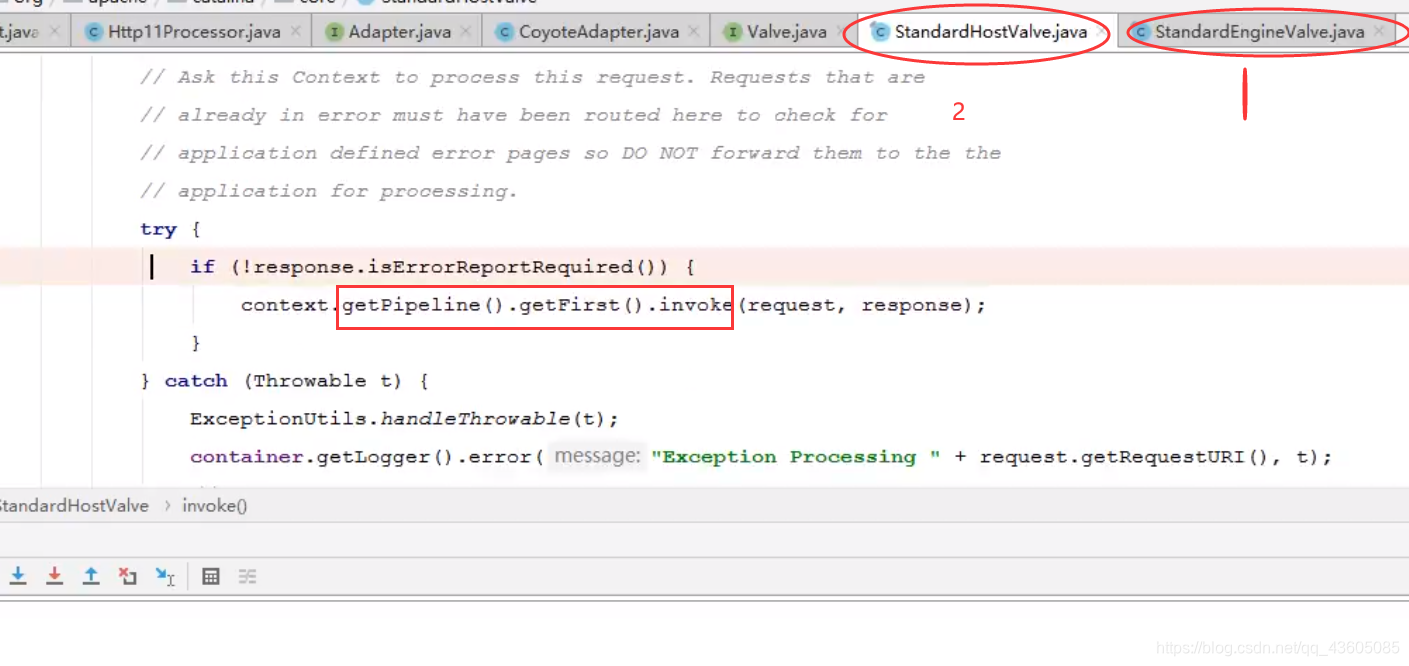

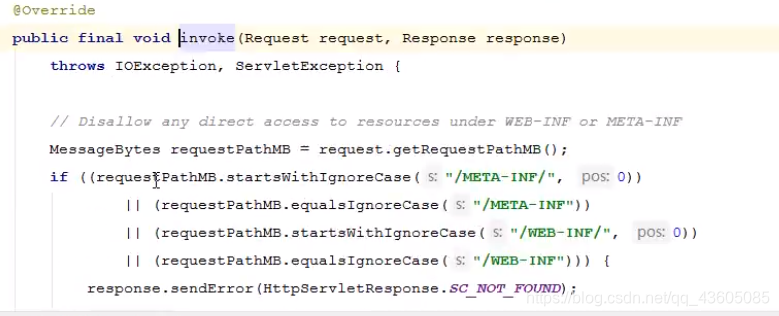

3）到了CoyoteAdapter的Service方法，调用容器connector.getService().getContainer().getPipeline().getFirst().invoke(request, response);

在这里插入图片描述

@Override
public void service(org.apache.coyote.Request req, org.apache.coyote.Response res)
    throws Exception {

    Request request = (Request) req.getNote(ADAPTER_NOTES);
    Response response = (Response) res.getNote(ADAPTER_NOTES);

    if (request == null) {
        // Create objects
        request = connector.createRequest();
        request.setCoyoteRequest(req);
        response = connector.createResponse();
        response.setCoyoteResponse(res);

        // Link objects
        request.setResponse(response);
        response.setRequest(request);

        // Set as notes
        req.setNote(ADAPTER_NOTES, request);
        res.setNote(ADAPTER_NOTES, response);

        // Set query string encoding
        req.getParameters().setQueryStringCharset(connector.getURICharset());
    }

    if (connector.getXpoweredBy()) {
        response.addHeader("X-Powered-By", POWERED_BY);
    }

    boolean async = false;
    boolean postParseSuccess = false;

    req.getRequestProcessor().setWorkerThreadName(THREAD_NAME.get());

    try {
        // Parse and set Catalina and configuration specific
        // request parameters
        postParseSuccess = postParseRequest(req, request, res, response);
        if (postParseSuccess) {
            //check valves if we support async
            request.setAsyncSupported(
                connector.getService().getContainer().getPipeline().isAsyncSupported());
            // Calling the container
            connector.getService().getContainer().getPipeline().getFirst().invoke(
                request, response);
        }
        if (request.isAsync()) {
            async = true;
            ReadListener readListener = req.getReadListener();
            if (readListener != null && request.isFinished()) {
                // Possible the all data may have been read during service()
                // method so this needs to be checked here
                ClassLoader oldCL = null;
                try {
                    oldCL = request.getContext().bind(false, null);
                    if (req.sendAllDataReadEvent()) {
                        req.getReadListener().onAllDataRead();
                    }
                } finally {
                    request.getContext().unbind(false, oldCL);
                }
            }

            Throwable throwable =
                (Throwable) request.getAttribute(RequestDispatcher.ERROR_EXCEPTION);

            // If an async request was started, is not going to end once
            // this container thread finishes and an error occurred, trigger
            // the async error process
            if (!request.isAsyncCompleting() && throwable != null) {
                request.getAsyncContextInternal().setErrorState(throwable, true);
            }
        } else {
            request.finishRequest();
            response.finishResponse();
        }

    } catch (IOException e) {
        // Ignore
    } finally {
        AtomicBoolean error = new AtomicBoolean(false);
        res.action(ActionCode.IS_ERROR, error);

        if (request.isAsyncCompleting() && error.get()) {
            // Connection will be forcibly closed which will prevent
            // completion happening at the usual point. Need to trigger
            // call to onComplete() here.
            res.action(ActionCode.ASYNC_POST_PROCESS,  null);
            async = false;
        }

        // Access log
        if (!async && postParseSuccess) {
            // Log only if processing was invoked.
            // If postParseRequest() failed, it has already logged it.
            Context context = request.getContext();
            Host host = request.getHost();
            // If the context is null, it is likely that the endpoint was
            // shutdown, this connection closed and the request recycled in
            // a different thread. That thread will have updated the access
            // log so it is OK not to update the access log here in that
            // case.
            // The other possibility is that an error occurred early in
            // processing and the request could not be mapped to a Context.
            // Log via the host or engine in that case.
            long time = System.currentTimeMillis() - req.getStartTime();
            if (context != null) {
                context.logAccess(request, response, time, false);
            } else if (response.isError()) {
                if (host != null) {
                    host.logAccess(request, response, time, false);
                } else {
                    connector.getService().getContainer().logAccess(
                        request, response, time, false);
                }
            }
        }

        req.getRequestProcessor().setWorkerThreadName(null);

        // Recycle the wrapper request and response
        if (!async) {
            updateWrapperErrorCount(request, response);
            request.recycle();
            response.recycle();
        }
    }
}
