春招复习10：Netty底层机制

Netty底层机制

一、NIO回顾与Netty简介

1. NIO

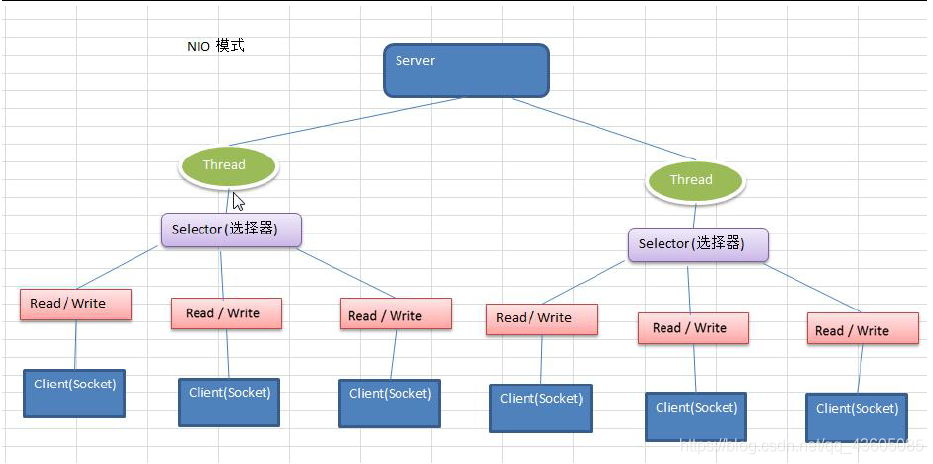

​ Java NIO ： 同步非阻塞，服务器实现模式为一个线程处理多个请求(连接)，即客户端发送的连接请求都会注册到多路复用器Selector上，多路复用器轮询到连接有I/O请求就进行处理。NIO是面向缓冲区（块）编程的。

​ NIO 基于 Channel(通道)和 Buffer(缓冲区)进行操作，数据总是从通道读取到缓冲区中，或者从缓冲区写入到通道中。Selector(选择器)用于监听多个通道的事件（比如：连接请求，数据到达等），因此使用单个线程就可以监听多个客户端通道

2. 原生NIO问题

​ 1）NIO的类库和API非常繁杂，使用不便，需要非常熟练掌握Selector、SocketChannel、ServerSocketChannel、ByteBuffer等等。

​ 2）因为NIO编程涉及到 Reactor 模式，你必须对多线程和网络编程非常熟悉，才能编写出高质量的 NIO 程序。

​ 3）开发工作量和难度都非常大，例如客户端面临断连重连、网络闪断、半包读写、失败缓存、网络拥塞和异常流的处理等等。

​ 4）JDK NIO 存在Bug：Epoll Bug，它会导致 Selector 空轮询，最终导致 CPU 100%。

3. Netty简介

​ Netty官网对Netty的描述：Netty是一个异步的，基于事件驱动的网络应用框架，用以快速开发高性能、高可靠性的网络 IO 程序。

Netty is an asynchronous event-driven network application framework for rapid development of maintainable high performance protocol servers & clients

​ Netty主要针对在TCP协议下，面向Clients端的高并发应用，本质是一个NIO框架，适用于服务器通讯相关的多种应用场景。

​ 在分布式系统中，各个节点之间需要远程服务调用，高性能的 RPC 框架必不可少，Netty 作为异步高性能的通信框架，往往作为基础通信组件被这些 RPC 框架使用。

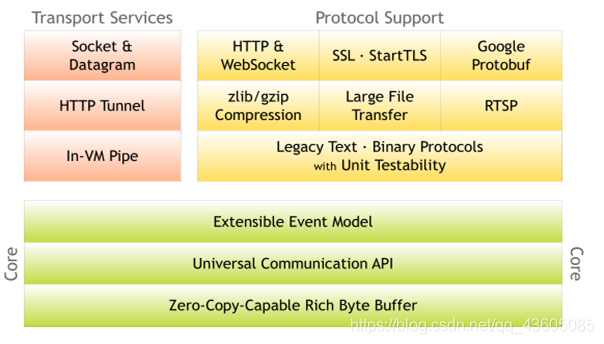

4. Netty的优点

​ Netty 对JDK自带的 NIO 的 API 进行了封装。

​ 1）设计优雅：适用于各种传输类型的统一 API 阻塞和非阻塞 Socket；基于灵活且可扩展的事件模型，可以清晰地分离关注点；高度可定制的线程模型 - 单线程，一个或多个线程池.

​ 2）高性能、吞吐量更高：延迟更低；减少资源消耗；最小化不必要的内存复制。

​ 3）安全：完整的 SSL/TLS 和 StartTLS 支持。

二、Netty 高性能架构设计

1. 线程模型

​ 线程模式会对程序的性能有很大影响，为了明白Netty的线程模式，我们来系统的讲解下各个线程模式。

目前存在的线程模型有如下模型，而Netty线程模式，主要基于主从Reactor多线程模型做了一定的改进，其中主从Reactor多线程模型有多个 Reactor。

• 传统阻塞I/O服务模型
• Reactor模式
  • 单Reactor单线程
  • 单Reactor多线程
  • 主从Reactor多线程

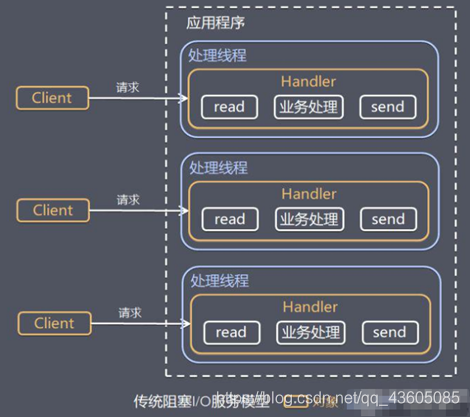

2. 传统阻塞的I/O服务模型

每个请求都需要一个独立的线程完成 建立连接，数据的输入，业务处理，数据返回，黄色框代表是一个handler对象，蓝色是线程。

问题分析：

（1）当并发数很大时，由于每个请求都需要一个线程，则会占用很多系统资源。

（2）连接建立了，但如果没有进行数据读，则线程会阻塞在read操作，造成资源的浪费。

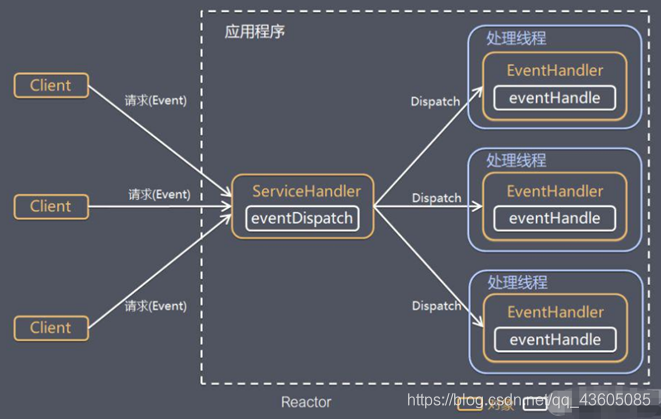

3. Reactor模型

​ 所以针对传统IO的两个问题，我们的解决方法是：

（1）通过基于I/O复用模型来实现多个请求共用一个阻塞对象ServiceHandler（只阻塞一个线程），客户端的应用程序只需要在一个阻塞对象等待，无需阻塞等待所有的请求。如果请求连接有数据传输和处理，OS会通知应用程序，线程由阻塞到开始进行业务处理。

（2）基于线程池复用线程资源：不必再为每个连接创建线程，将连接完成后的业务处理任务分配给线程池中的线程进行处理，所以一个线程可以处理多个连接的业务，而不是绑定。

​ Reactor 模式使用IO复用监听事件, 收到事件后，分发给某个线程(进程), 这点就是网络服务器高并发处理关键。

1)Reactor：Reactor 在一个单独的线程中运行，负责监听和分发事件，分发给适当的处理程序来对 IO 事件做出反应。

2)Handlers：处理程序执行 I/O 事件要完成的实际事件，Reactor 通过调度适当的Handler来响应 I/O 事件，处理程序执行非阻塞操作。

​ 根据 Reactor 的数量和处理资源池线程的数量不同，有 3 种典型的实现

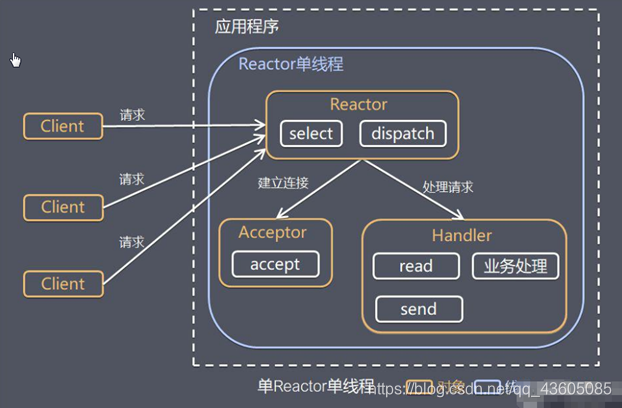

1. 单Reactor单线程

   特点：Handler会处理掉完整的业务请求，前面的NIO属于这种例子，但是客户端连接太多，则无法支撑



   • Select 是网络编程 API，可以实现应用程序通过一个阻塞对象监听多路连接请求，Reactor 对象通过 Select 监控客户端请求事件，收到事件后通过 Dispatch进行分发。

   • 如果是建立连接请求事件，则由 Acceptor 通过 Accept 处理连接请求（与Tomcat中EndPoint一致），然后创建一个 Handler 对象处理连接完成后的后续业务处理。

     如果不是建立连接事件，则 Reactor 会分发调用连接对应的 Handler 来响应，Handler 会完成 Read→业务处理→Send的完整业务流程。

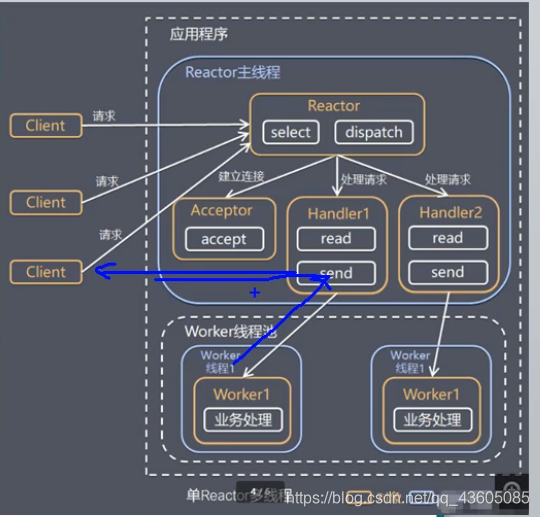

2. 单Reactor多线程

   1. 特点：Handler现在只负责read读取数据，和send响应数据，会分发给后面Worker线程池中worker线程进行业务处理逻辑，然后返回给handler进行send返回给client。

   2.优缺点：可以利用多核cpu的处理能力，由于Reactor处理所有事件的监听和响应，多高并发下容易瓶颈，自己拉了跨，后面处理没问题。

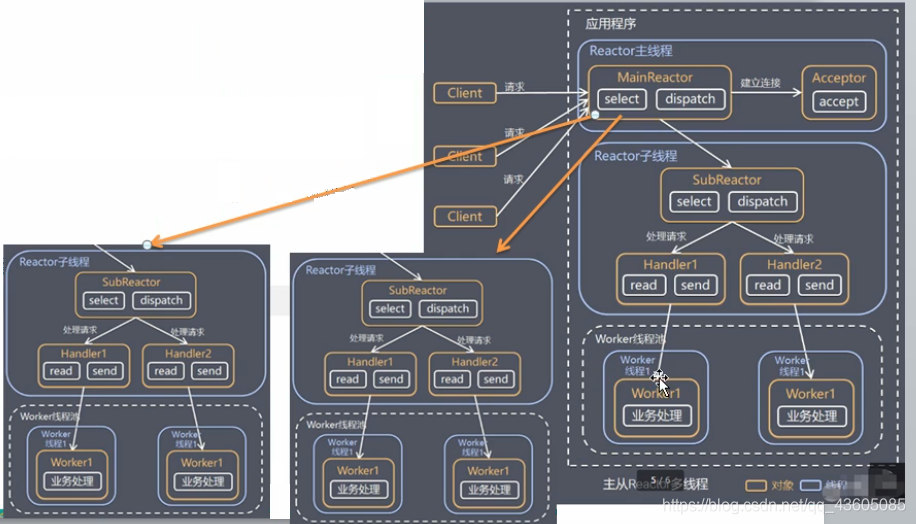

3. 主从Reactor多线程

   所以针对上述瓶颈情况，可以让Reactor多线程（子SubReactor），并且连接加入到连接队列中监听，发生事件时才传给Handler进行处理，即使用Reactor主从线程。

1. 通过MainReactor进行select监听连接，通过Acceptor处理连接事件，不是建立连接则将连接分配给SubReactor。
2. SubReactor将连接加入到连接队列中进行监听，当事件发生时，调用对应的Handler进行处理。

4. Reactor模型优点

• 响应快，不必为单个同步事件所阻塞，因为可以调用其他的SubReactor进行处理。
• 避免复杂的多线程及同步问题，并且避免了多线程/进程的切换开销。
• 方便扩展，增加Reactor子线程实例来利用CPU资源。

5. Netty模型

​ Netty 主要基于主从Reactor多线程模型做了一定的改进，其中主从 Reactor 多线程模型有多个 Reactor。

• 对上图的说明：

（1）Netty抽象出两组线程池 BossGroup 专门负责接收客户端的连接, WorkerGroup 专门负责网络的读写

（2）BossGroup 和 WorkerGroup 类型都是 NioEventLoopGroup，NioEventLoopGroup 相当于一个事件循环组, 这个组中含有多个事件循环 ，每一个事件循环是 NioEventLoop

（3）NioEventLoop 表示一个不断循环（死循环）的执行处理任务的线程， 每个NioEventLoop 都有一个selector , 用于监听绑定在其上的socket的网络通讯，NioEventLoopGroup 可以有多个线程, 即可以含有多个NioEventLoop

• 每个Boss NioEventLoop 循环执行的步骤有3步

1. 轮询accept事件（判断是否有客户端请求连接）

2. 处理accept事件 , 与client建立连接 , 将ServerSocketChannel生成NioServerSocketChannel , 并将其注册到某个worker中NioEventLoop 上的 selector

3. 处理任务队列taskqueue的任务 ， 即 runAllTasks

• 每个 Worker NioEventLoop 循环执行的步骤

1. 轮询read, write事件

2. 处理i/o事件， 即read , write 事件，在对应注册的NioSocketChannel上进行处理（因为是数据读写，涉及到NIO）。

3. 处理任务队列taskqueue的任务 ， 即 runAllTasks

4. 每个Worker NioEventLoop 处理业务时，会使用pipeline(管道，类型是ChannelPipeline)，管道中维护了很多的处理器Handler，pipeline与channel又互相包含。

6. 任务队列TaskQueue

​ （1）为什么会添加任务到任务队列中？

当管道pipeline中的业务比较耗时，为了不阻塞管道，则进行异步执行。

​ （2）怎么添加？

让业务进行异步执行，提交到该channel对应的Eventloop的taskqueue中。

7. Netty模型总结

1) Netty 抽象出两组线程池，BossGroup 专门负责接收客户端连接，WorkerGroup 专门负责网络读写操作。

2) NioEventLoop 表示一个不断循环执行处理任务的线程，每个 NioEventLoop 都有一个 selector，用于监听绑定在其上的 socket 网络通道。

3) NioEventLoop 内部采用串行化设计，从消息的读取->解码->处理->编码->发送，始终由 IO 线程 NioEventLoop 负责

• NioEventLoopGroup 下包含多个 NioEventLoop

• 每个 NioEventLoop 中包含有一个 Selector，一个 taskQueue任务队列

• 每个 NioEventLoop 的 Selector 上可以注册监听多个 NioChannel

• 每个 NioChannel 只会绑定在唯一的 NioEventLoop 上

• 每个 NioChannel 都绑定有一个自己的 ChannelPipeline

8. 异步模型

​ 异步即：当调用发出后，调用者不会立刻得到结果，实际处理这个调用的组件执行完后，再回调或者通知调用者。

Netty中的 IO操作 都是 异步IO，包括Bind、Write、Connect等，都会先返回一个ChannelFuture，后序可以通过Future-Listener机制，主动去监控方法的处理过程 或者 通知机制回调回来结果。

上述的监听功能由注册的监听器实现，常见有如下操作

•通过 isDone 方法来判断当前操作是否完成；

•通过 isSuccess 方法来判断已完成的当前操作是否成功；

•通过 getCause 方法来获取已完成的当前操作失败的原因；

•通过 isCancelled 方法来判断已完成的当前操作是否被取消；

•通过 addListener 方法来注册监听器，当操作已完成(isDone 方法返回完成)，将会通知指定的监听器；如果 Future 对象已完成，则通知指定的监听器

//绑定一个端口并且同步, 生成了一个 ChannelFuture 对象
//启动服务器(并绑定端口)
ChannelFuture cf = bootstrap.bind(6668).sync();

//给cf 注册监听器，监控我们关心的事件
cf.addListener(new ChannelFutureListener() {
    @Override
    public void operationComplete(ChannelFuture future) throws Exception {
        if (cf.isSuccess()) {
            System.out.println("监听端口 6668 成功");
        } else {
            System.out.println("监听端口 6668 失败");
        }
    }
});

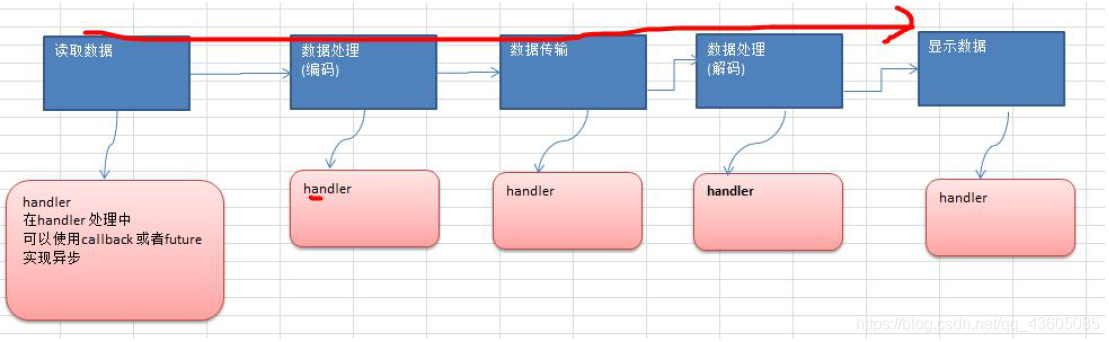

注：拦截操作和转换出入站数据只需要您提供 callback 或利用future 即可。这使得链式操作简单、高效, 并有利于编写可重用的、通用的代码。

• 小结：

  相比较于传统的阻塞I/O模型，异步处理不会造成线程阻塞的情况，在I/O期间还可以执行别的业务程序，因此在高并发场景下，更稳定和有更高的吞吐量。

三、Netty 核心模块组件

1. Bootstrap

​ 引导类，与Tomcat引导类相同，一个 Netty 应用通常由一个 Bootstrap 开始，主要作用是配置整个 Netty 程序，链式编程串联各个组件。

​ Bootstrap 类是客户端程序的启动引导类，ServerBootstrap 是服务端启动引导类。

2. Future、ChannelFuture

​ IO 操作都是异步的，通过 Future 和 ChannelFutures，他们可以注册一个监听，当操作执行成功或失败时监听会自动触发注册的监听事件（sync返回）。

3. Channel

​ Channel是执行I/O操作的通道，例如建立连接，绑定端口，读写都是由Channel来完成。

• NioSocketChannel，异步的客户端 TCP Socket 连接。

• NioServerSocketChannel，异步的服务器端 TCP Socket 连接。

4. BoosGroup（Selector实例）

​ BoosGroup中的EventLoop，是一个Selector实例，Netty 基于 Selector 对象实现 I/O 多路复用，通过 Selector 一个线程可以轮询监听多个连接的 Channel 事件，从而高效管理多个Channel。

5. ChannelHandler

​ 处理 I/O 事件或拦截 I/O 操作，并将其转发到其 ChannelPipeline(业务处理链)中的下一个处理程序。

需要重写几个方法：

//当通道就绪就会触发该方法
@Override
public void channelActive(ChannelHandlerContext ctx) throws Exception {
    System.out.println("client " + ctx);
    ctx.writeAndFlush(Unpooled.copiedBuffer("hello, server: (>^ω^<)喵", CharsetUtil.UTF_8));
}

//当通道有读取事件时，会触发
@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
    ByteBuf buf = (ByteBuf) msg;
    System.out.println("服务器回复的消息:" + buf.toString(CharsetUtil.UTF_8));
    System.out.println("服务器的地址： "+ ctx.channel().remoteAddress());
}

//数据读取完毕
@Override
public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {
    //writeAndFlush 是 write + flush
    //将数据写入到缓存，并刷新(再写到管道)
    ctx.writeAndFlush(Unpooled.copiedBuffer("hello, 客户端~(>^ω^<)喵1", CharsetUtil.UTF_8));
}
//异常时
@Override
public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
    cause.printStackTrace();
    ctx.close();
}

6. Pipeline和ChannelPipeline

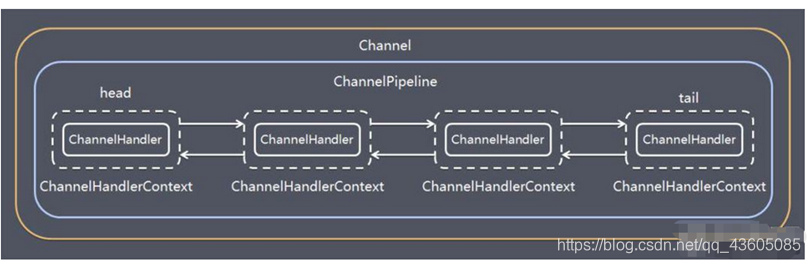

​ ChannelPipeline是保存ChannelHandler的双向链表，用于处理或拦截Channel的入站事件和出站操作，实现了一种高级形式的拦截过滤器模式

每个 Channel 都有且仅有一个 ChannelPipeline 与之对应。

• 一个 Channel 包含了一个 ChannelPipeline，而 ChannelPipeline 中又维护了一个由 ChannelHandlerContext 组成的双向链表，并且每个 ChannelHandlerContext 中又关联着一个 ChannelHandler

• 入站事件和出站事件在一个双向链表中，入站事件会从链表 head 往后传递到最后一个入站的 handler，出站事件会从链表 tail 往前传递到最前一个出站的 handler，两种类型的 handler 互不干扰

ChannelHandlerContext（ctx）可以获取管道和通道，已经对应的Handler

例如：都是通过ChannelHandlerContext进行操作对应的通道I/O

//当通道就绪就会触发该方法
@Override
public void channelActive(ChannelHandlerContext ctx) throws Exception {
    System.out.println("client " + ctx);
    ctx.writeAndFlush(Unpooled.copiedBuffer("hello, server: (>^ω^<)喵", CharsetUtil.UTF_8));
}

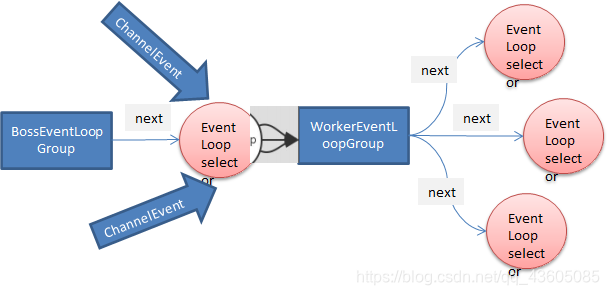

7. EventLoopGroup、NioEventLoopGroup

​ 在 Netty 服务器端编程中，我们一般都需要提供两个 EventLoopGroup，例如：BossEventLoopGroup 和 WorkerEventLoopGroup。

解读：BossEventLoopGroup 通常是一个单线程的 EventLoop，EventLoop 维护着一个注册了ServerSocketChannel 的 Selector 实例，BossEventLoop 不断轮询 Selector 将连接事件分离出来交给WorkerEventLoopGroup 来进行 IO 处理

8. 心跳检测机制

​ Netty中自带了心跳检测的拦截器，当检测到读或者写超时时，就会触发，然后传递给下一个handler userEventTiggered

//加入一个netty 提供 IdleStateHandler处理空闲状态的处理器
pipeline.addLast(new IdleStateHandler(7000,7000,10, TimeUnit.SECONDS));

// 当 IdleStateEvent 触发后 , 就会传递给管道 的下一个handler去处理通过调用(触发)下一个handler 的 userEventTiggered , 在该方法中去处理 IdleStateEvent(读空闲，写空闲，读写空闲)

//加入一个对空闲检测进一步处理的handler(自定义)
pipeline.addLast(new MyServerHandler());

public class MyServerHandler extends ChannelInboundHandlerAdapter {

    /**
     *
     * @param ctx 上下文
     * @param evt 事件
     * @throws Exception
     */
    @Override
    public void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception {

        if(evt instanceof IdleStateEvent) {

            //将  evt 向下转型 IdleStateEvent
            IdleStateEvent event = (IdleStateEvent) evt;
            String eventType = null;
            switch (event.state()) {
                case READER_IDLE:
                    eventType = "读空闲";
                    break;
                case WRITER_IDLE:
                    eventType = "写空闲";
                    break;
                case ALL_IDLE:
                    eventType = "读写空闲";
                    break;
            }
            System.out.println(ctx.channel().remoteAddress() + "--超时时间--" + eventType);
            System.out.println("服务器做相应处理..");

            //如果发生空闲，我们关闭通道
            // ctx.channel().close();
        }
    }
}

9. 入站、出站机制

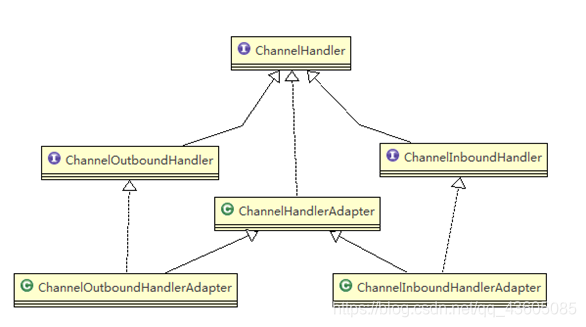

​ ChannelHandler充当了处理入站和出站数据的应用程序逻辑的容器。

入站实现ChannelInboundHandlerAdapter，出站同理Outbound

入、出站是针对Socket而言，Socket读出来输入到管道就是入站，反之就是出站。（客户端和服务器端各有Pipeline，是个相对概念）

例如：编码器就是客户端管道往socket里写，准备传输，则是出站，解码器是往服务器端管道读，则是入站。

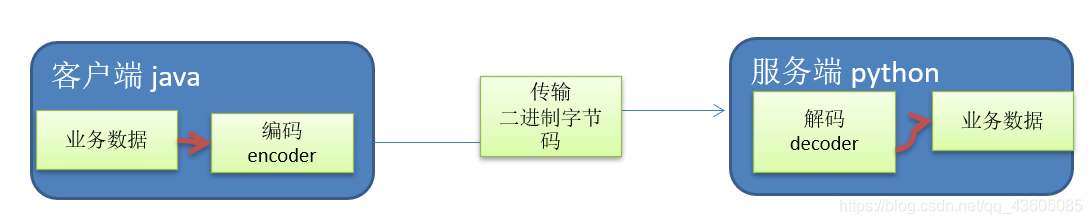

10. 编解码器Encoder和Decoder

​ 因为进行的是网络传输，数据在网络中又是二进制的字节码数据，所以发送时编码，接收时解码成对象

由于不可能知道远程节点是否会一次性发送一个完整的信息，tcp有可能出现粘包拆包的问题。

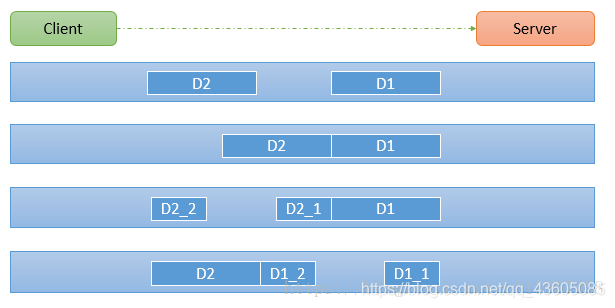

11.TCP粘包与拆包

• 概念：发送数据时，会出现数据传输不完整的如下情况：

  （1）D1，D2独立被读，没有发生粘包，拆包

  （2）服务端一次接受到了两个数据包，D1和D2粘合在一起，称之为TCP粘包

  （3）服务端分两次读取，第一次读取到了完整的D1包和D2包的部分内容，第二次读取到了D2包的剩余内容，这称之为TCP拆包

• 原因：TCP是面向连接的，面向流的，提供高可靠性服务。收发两端有一成对的socket，因此，发送端为了将多个发给接收端的包，将多次间隔较小且数据量小的数据，合并成一个大的数据块，然后进行封包。这样做虽然提高了效率，但是接收端就难于分辨出完整的数据包了，因为面向流的通信是无消息保护边界的

• 解决方案：

  （1）关键：获取到每次读取数据长度的问题，这个问题解决，就不会出现服务器多读或少读数据的问题，从而避免的TCP 粘包、拆包 。

  （2）通常使用自定义协议包 + 编解码器 来实现

//协议包
public class MessageProtocol {
    private int len; //关键
    private byte[] content;

    public int getLen() {
        return len;
    }

    public void setLen(int len) {
        this.len = len;
    }

    public byte[] getContent() {
        return content;
    }

    public void setContent(byte[] content) {
        this.content = content;
    }
}

​ 发送方：

（1）编码器：将数据长度、内容写入，方便下一个Handler

public class MyMessageEncoder extends MessageToByteEncoder<MessageProtocol> {
    @Override
    protected void encode(ChannelHandlerContext ctx, MessageProtocol msg, ByteBuf out) throws Exception {
        System.out.println("MyMessageEncoder encode 方法被调用");
        out.writeInt(msg.getLen());
        out.writeBytes(msg.getContent());
    }
}

（2）Handler，直接创建一个对象，往通道里写，进行I/O

//创建协议包对象
MessageProtocol messageProtocol = new MessageProtocol();
messageProtocol.setLen(length);
messageProtocol.setContent(content);
ctx.writeAndFlush(messageProtocol);

接收方：同理，拿到后将字节码转变成自定义的对象，然后handler拿到长度，进行数据操作。
